O desempenho de um sistema de armazenamento refrigerado depende de mais do que simplesmente manter uma sala fria; depende da precisão com que cada componente gerencia o calor, o fluxo de ar, a movimentação do refrigerante e os riscos operacionais. De salas refrigeradas a 0 °C a aplicações farmacêuticas ou de congelamento rápido a -40 °C, cada faixa de temperatura impõe diferentes exigências a compressores, condensadores, evaporadores, controles e acessórios. A incompatibilidade entre os componentes pode aumentar as contas de energia, atrasar o resfriamento e expor o valioso estoque a perdas evitáveis. Este guia explica os aspectos críticos. refrigeração Este artigo aborda os componentes essenciais para um projeto confiável de armazenamento a frio, como a carga térmica e o layout do armazenamento influenciam a seleção, e por que fabricantes e compradores de instalações devem priorizar a troca de calor eficiente, a qualidade confiável e o suporte de engenharia específico para cada aplicação.
Requisitos estratégicos antes da seleção de componentes para armazenamento refrigerado
Projeto e engenharia sistemas de armazenamento refrigerado É necessária uma avaliação rigorosa dos requisitos termodinâmicos e da logística operacional antes de especificar qualquer componente de hardware. A alta intensidade de capital dessas instalações exige que a seleção de componentes esteja estritamente alinhada à aplicação pretendida, seja um centro de distribuição altamente automatizado ou uma sala de armazenamento farmacêutico especializada.
Faixas de temperatura e cargas térmicas do produto
O fator fundamental para o dimensionamento de componentes é o cálculo preciso das cargas térmicas em todas as faixas de temperatura designadas para o produto. As instalações de armazenamento refrigerado normalmente operam dentro de faixas térmicas distintas: os chillers mantêm temperaturas entre 0°C e 4°C, congeladores padrãoOperam a temperaturas de -18°C a -25°C e possuem tecnologia especializada de jateamento. congeladores ou quando as lojas de biofarmacêuticas caem para temperaturas entre -35°C e -40°C.
Determinar com precisão a carga térmica total exige a agregação das cargas de transmissão através da envolvente do edifício, das cargas de resfriamento do produto, das cargas internas provenientes de pessoal e máquinas e das cargas de infiltração pelas aberturas das portas. Por exemplo, o resfriamento rápido de 10.000 kg de aves de 4 °C para -18 °C em um ciclo de 24 horas exige uma capacidade de resfriamento instantânea significativamente maior — frequentemente superior a 150 kW apenas para a carga do produto — em comparação com a simples manutenção de produtos pré-congelados em temperatura constante.
Densidade de armazenamento e padrões de operação
Além dos cálculos termodinâmicos, o layout físico e o ritmo operacional da instalação influenciam fortemente a geometria e o posicionamento dos componentes. Configurações de armazenamento de alta densidade, como os Sistemas Automatizados de Armazenamento e Recuperação (ASRS), frequentemente atingem taxas de utilização do espaço de 85% a 95%. Essa densidade restringe os caminhos do fluxo de ar, exigindo resfriadores de ar projetados com ventiladores de alta pressão estática capazes de alcançar alcances de ar superiores a 30 metros.
Por outro lado, os sistemas de estantes convencionais com alto tráfego manual de empilhadeiras geram cargas de infiltração substanciais devido aos frequentes ciclos de abertura e fechamento das portas. Os padrões de operação também ditam o agendamento do degelo; uma instalação que opera 24 horas por dia, 7 dias por semana, requer ciclos de degelo escalonados e inteligentes para manter o resfriamento contínuo sem desestabilizar a temperatura ambiente.
Riscos comerciais da má seleção de componentes
A falta de alinhamento dos componentes de refrigeração com esses requisitos estratégicos acarreta sérias vulnerabilidades comerciais. Compressores subdimensionados ou áreas de superfície do evaporador inadequadas levam a tempos de resfriamento prolongados, comprometendo diretamente a vida útil do produto e aumentando o risco de não conformidade com as normas regulamentares.
Além disso, como a refrigeração representa de 60% a 70% do consumo total de energia elétrica de uma instalação de armazenamento refrigerado, a escolha inadequada de componentes garante custos operacionais elevados. Em setores de alto valor agregado, como o farmacêutico ou o de frutos do mar premium, uma falha catastrófica do compressor causada por golpe de líquido ou retorno de óleo insuficiente pode resultar em perdas de estoque superiores a centenas de milhares de dólares em um período de 12 a 24 horas, superando em muito a economia inicial obtida com a seleção de equipamentos de qualidade inferior.

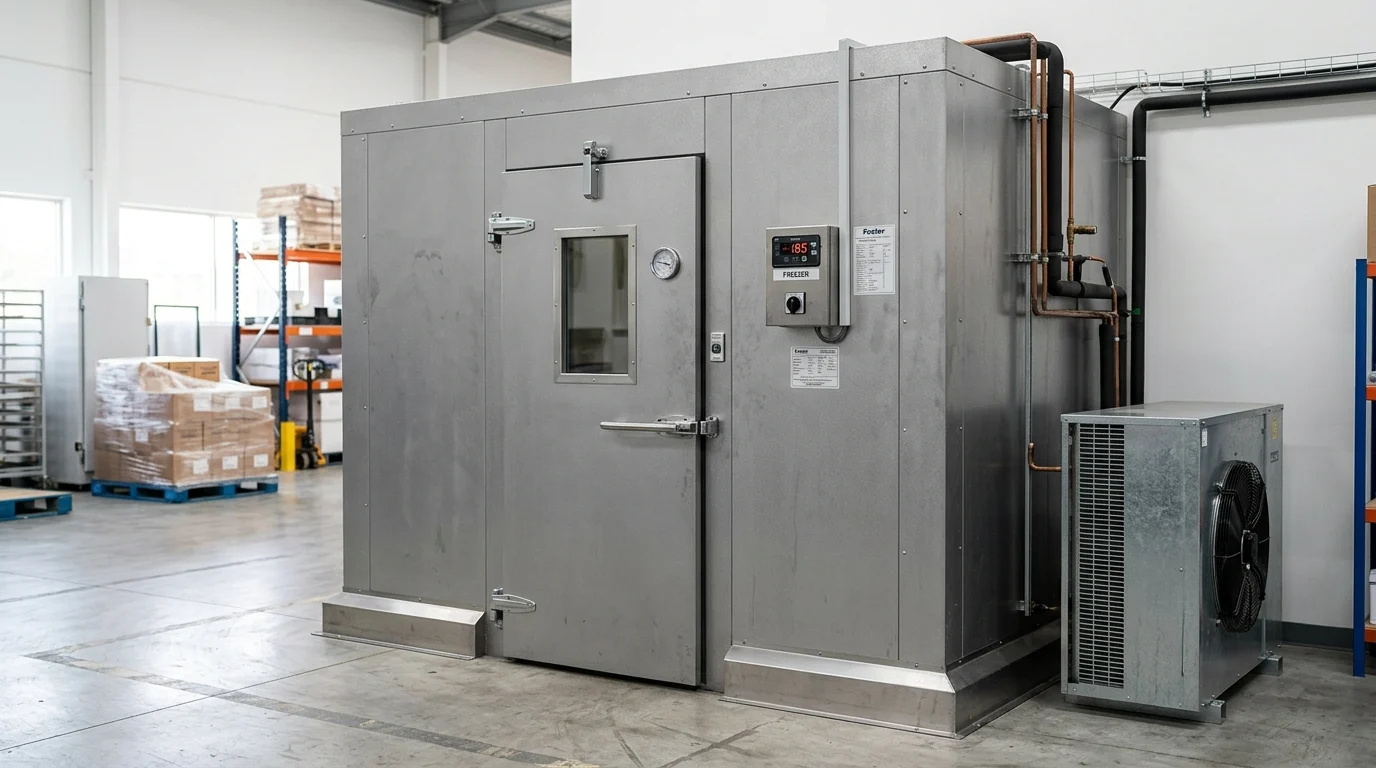

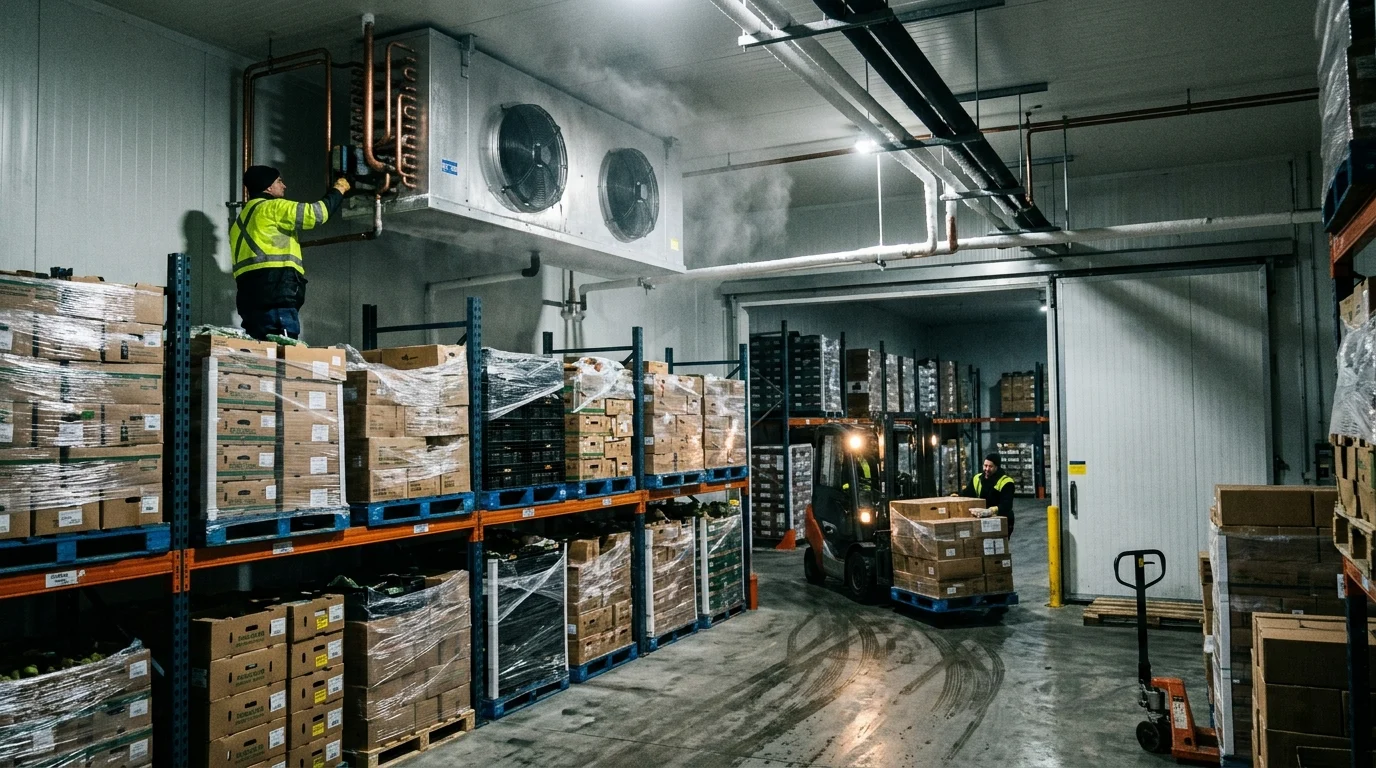

Componentes essenciais de refrigeração para armazenamento a frio confiável
No coração de todos os sistemas de armazenamento refrigerado está o ciclo de refrigeração por compressão de vapor, composto por componentes interligados projetados para absorver, transportar e rejeitar energia térmica. A confiabilidade e a eficiência de toda a instalação dependem da especificação precisa e da integração desses componentes mecânicos essenciais.
Compressores e racks de compressores
Os compressores servem como os principais motores primários em refrigeração industrialA escolha dos compressores é determinada pelos requisitos de capacidade e pelas temperaturas de operação. Para aplicações de armazenamento refrigerado de médio a grande porte, os compressores de parafuso são o padrão da indústria devido à sua capacidade de lidar com grandes volumes de gás refrigerante e fornecer capacidades que variam de 200 kW a mais de 2.000 kW por unidade. Eles oferecem excelente eficiência em carga parcial quando combinados com inversores de frequência (VFDs).
Para capacidades menores (15 kW a 150 kW) ou para aplicações específicas de baixa temperatura, os compressores alternativos semi-herméticos continuam sendo altamente eficazes. Instalações modernas frequentemente utilizam esses compressores em configurações de racks paralelos. Um rack com múltiplos compressores oferece redundância integrada e permite que o sistema aumente ou diminua a capacidade de forma contínua para atender às flutuações diárias da carga térmica, otimizando assim o consumo de energia e reduzindo o desgaste mecânico das unidades individuais.
Evaporadores, resfriadores de ar, ventiladores e sistemas de degelo
Os evaporadores, ou resfriadores de ar, são responsáveis por absorver o calor do espaço de armazenamento. Uma especificação crítica para evaporadores é o espaçamento das aletas, que deve ser adequado à temperatura de operação do ambiente para controlar o acúmulo de gelo. Resfriadores que operam acima do ponto de congelamento normalmente utilizam espaçamento de aletas de 4 mm a 6 mm, enquanto congeladores de baixa temperatura exigem um espaçamento maior, de 7 mm a 12 mm, para evitar a formação rápida de pontes de gelo que obstruem o fluxo de ar. A seleção do ventilador — frequentemente utilizando motores comutados eletronicamente (EC) — impacta diretamente tanto a eficiência da distribuição de ar quanto a carga térmica interna.
Além disso, sistemas de degelo robustos são imprescindíveis para operações em temperaturas abaixo de zero. Embora o degelo por resistência elétrica seja comum em instalações comerciais de menor porte, o armazenamento refrigerado industrial utiliza predominantemente o degelo por gás quente. Os sistemas de gás quente direcionam o vapor de descarga em alta pressão de volta através da serpentina do evaporador, derretendo o gelo de dentro para fora. Esse método é significativamente mais rápido e consome até 50% menos energia elétrica direta do que os elementos de aquecimento elétrico.
Válvulas de expansão, tubulações de refrigerante e reservatórios.
O sistema de circulação de uma central de refrigeração depende de válvulas de precisão e tubulações com dimensões adequadas. As válvulas de expansão eletrônicas (EEVs) substituíram em grande parte as válvulas de expansão termostáticas (TXVs) tradicionais em instalações modernas. As EEVs proporcionam um controle preciso do fluxo de refrigerante, permitindo que os sistemas operem com pressões de condensação significativamente menores e tolerâncias de superaquecimento mais rigorosas, resultando frequentemente em ganhos de eficiência de 15% a 20%.
O dimensionamento da tubulação de refrigerante deve ser meticulosamente calculado para equilibrar a queda de pressão — que degrada a capacidade do compressor — com a necessidade de manter velocidades adequadas do fluido para o retorno do óleo. As linhas de sucção, por exemplo, são normalmente dimensionadas para manter velocidades de vapor entre 10 e 20 metros por segundo. Reservatórios de líquido de alta pressão também são integrados ao circuito para acomodar as flutuações na carga de refrigerante causadas por variações nas condições ambientais e ciclos de degelo, garantindo que uma coluna constante de líquido chegue às válvulas de expansão em todos os estados de operação.
Sistemas de controle, isolamento, portas e monitoramento
Embora os componentes mecânicos gerem o efeito de resfriamento, a infraestrutura circundante e a lógica de controle ditam a eficácia com que esse resfriamento é retido e gerenciado. A integração de controles avançados, envelopes térmicos de alto desempenho e sistemas de monitoramento abrangentes é o que transforma peças de hardware individuais em uma instalação de armazenamento refrigerado coesa e altamente eficiente.
Arquitetura de controle, sensores e automação
A arquitetura moderna de controle de refrigeração depende de Controladores Lógicos Programáveis (CLPs) sofisticados que governam circuitos Proporcional-Integral-Derivativo (PID) complexos. Esses sistemas de automação analisam continuamente as entradas de sensores de temperatura, pressão e umidade estrategicamente posicionados para modular as válvulas deslizantes do compressor, as velocidades dos ventiladores e as posições das válvulas de expansão eletrônicas (EEV) em tempo real.
Uma característica marcante da automação avançada é o controle flutuante da pressão de sucção e condensação, onde o sistema de controle ajusta dinamicamente os pontos de ajuste operacionais com base nas condições climáticas ambientais e nas cargas térmicas internas reais, em vez de depender de parâmetros rígidos que representam o pior cenário possível. Sensores de precisão permitem que o sistema mantenha o superaquecimento do evaporador dentro de uma tolerância rigorosa de 1°K a 2°K, maximizando a área de superfície ativa do sistema. permutador de calor ao mesmo tempo que protege os compressores contra o arraste de líquidos.
Painéis isolantes, barreiras de vapor, pisos e vedações de doca.
O revestimento térmico é a principal defesa contra a infiltração de calor. Painéis metálicos isolantes (IMPs) com núcleos de poliisocianurato (PIR) ou poliuretano (PUR) são o padrão devido à sua resistência térmica superior e integridade estrutural. A espessura adequada do painel é determinada pela diferença de temperatura entre os ambientes interno e externo para evitar pontes térmicas e condensação intersticial.
| Aplicação de armazenamento | Faixa de temperatura operacional | Espessura recomendada do painel PIR | Resistência térmica típica (valor R) |
|---|---|---|---|
| Áreas de Processamento/Docas | +5°C a +10°C | 60 mm - 80 mm | ~3,0 - 4,0 m²K/W |
| Salas de resfriamento | 0°C a +4°C | 80 mm - 100 mm | ~4,0 - 5,0 m²K/W |
| Congeladores padrão | -18°C a -25°C | 120 mm - 150 mm | ~6,0 - 7,5 m²K/W |
| Congeladores rápidos | -35°C a -40°C | 200 mm | ~10,0 m²K/W |
O isolamento do piso é igualmente crucial em câmaras frigoríficas para evitar o congelamento e descongelamento do solo, que pode comprometer estruturalmente a fundação do edifício; isso geralmente envolve poliestireno extrudido de alta densidade (XPS) combinado com mantas de aquecimento sob o piso. Portas isoladas de alta velocidade com abertura dupla e vedações de doca especializadas são utilizadas nas áreas de carga e descarga para minimizar a troca de ar durante as operações logísticas, reduzindo significativamente a carga de calor latente proveniente da umidade ambiente.
Alarmes, registro de dados e monitoramento remoto.
A visibilidade ininterrupta do desempenho do sistema é um requisito indispensável para a mitigação de riscos e a conformidade regulatória. Sistemas de registro de dados de nível empresarial registram parâmetros ambientais com alta frequência — geralmente a cada 5 a 15 minutos — para manter trilhas de auditoria ininterruptas, conforme exigido pelas normas HACCP e FDA CFR 21 Parte 11.
Plataformas de monitoramento remoto enviam esses dados para painéis de controle na nuvem, permitindo que gerentes de instalações e prestadores de serviços externos acompanhem tendências, identifiquem anomalias e recebam notificações instantâneas de alarme via SMS ou e-mail. Algoritmos de manutenção preditiva agora podem analisar dados de vibração de rolamentos de compressores e desvios no consumo de energia para sinalizar falhas mecânicas iminentes semanas antes que resultem em uma parada crítica, protegendo assim o estoque de alto valor.
Comparando as opções de sistemas de refrigeração
O projeto arquitetônico da central de refrigeração e as propriedades químicas do refrigerante definem fundamentalmente o impacto ambiental da instalação, os protocolos de segurança e os custos operacionais a longo prazo. Os engenheiros devem ponderar prioridades conflitantes ao avaliar essas opções de sistema em nível macro.
Refrigerantes de amônia, dióxido de carbono, hidrocarbonetos, HFC e HFO
A redução gradual, por parte das regulamentações, do uso de refrigerantes sintéticos com alto Potencial de Aquecimento Global (GWP) acelerou a adoção de alternativas naturais no armazenamento refrigerado industrial. A amônia (R-717) permanece como o padrão ouro para instalações de grande porte devido à sua incomparável eficiência termodinâmica e GWP zero; no entanto, sua toxicidade exige rigorosos testes de segurança. O dióxido de carbono (R-744) emergiu como uma escolha dominante, particularmente em sistemas de pressurização transcríticos, oferecendo um GWP de 1 e excelente desempenho em aplicações de baixa temperatura, embora opere em pressões excepcionalmente altas, superiores a 100 bar.
| Tipo de refrigerante | Designação | Potencial de Aquecimento Global (GWP) | Característica de segurança primária | Aplicação típica em armazenamento refrigerado |
|---|---|---|---|---|
| Natural (Amoníaco) | R-717 | 0 | Alta toxicidade/inflamabilidade (B2L) | Grande Industrial (>500 kW), Centralizado |
| Natural (Dióxido de Carbono) | R-744 | 1 | Altas pressões de operação | Sistemas transcriticos industriais de médio/grande porte |
| Natural (Hidrocarboneto) | R-290 | 3 | Alta inflamabilidade (A3) | Unidades autônomas, chillers de baixa carga |
| Sintético (Mistura de HFC) | R-448A / R-449A | ~1300 - 1400 | Não inflamável (A1) | Reformas, câmaras frigoríficas comerciais |
| Sintético (HFO) | R-1234ze | Baixa inflamabilidade (A2L) | Chillers comerciais de médio porte com circuito secundário |
Para aplicações menores ou especializadas, os hidrocarbonetos (como o propano R-290) oferecem alta eficiência, mas são limitados por restrições rigorosas de carga devido à inflamabilidade. Hidrofluoroolefinas sintéticas (HFOs) e misturas de HFO/HFC também são utilizadas onde os refrigerantes naturais são inviáveis, proporcionando uma solução intermediária de baixa inflamabilidade e GWP reduzido.
Racks centralizados versus sistemas distribuídos
O debate entre sistemas centralizados e arquiteturas de sistemas distribuídos gira em torno da escala da instalação e da flexibilidade de layout. Os sistemas centralizados consolidam todos os compressores e vasos primários em uma única sala de máquinas dedicada. Essa abordagem simplifica o acesso para manutenção, centraliza a distribuição de energia e é altamente adequada para plantas de amônia tradicionais. No entanto, requer extensas redes de tubulação de campo com isolamento reforçado, o que aumenta a carga total de refrigerante e introduz penalidades de perda de pressão.
Os sistemas distribuídos, por outro lado, posicionam unidades condensadoras menores e independentes ou racks de compressores modulares bem próximos aos evaporadores que atendem — frequentemente diretamente no telhado acima da câmara fria. Essa arquitetura reduz significativamente o comprimento das tubulações, pode diminuir a carga total de refrigerante da instalação em até 30% a 40% e isola falhas mecânicas, de modo que uma única falha no compressor não comprometa todo o armazém.
Condensadores refrigerados a ar versus condensadores evaporativos
O método de rejeição de calor no condensador impacta profundamente a eficiência energética do sistema e o perfil de consumo de água. Os condensadores refrigerados a ar utilizam o ar ambiente forçado através de tubos aletados para rejeitar o calor. São mecanicamente simples, não requerem água e têm custos de manutenção mais baixos, tornando-os ideais para climas temperados ou instalações onde a escassez de água é uma preocupação.
Os condensadores evaporativos, por outro lado, pulverizam água sobre as serpentinas de condensação enquanto aspiram o ar através da unidade, aproveitando o calor latente de vaporização. Isso permite que o sistema opere mais próximo da temperatura de bulbo úmido ambiente, que é significativamente menor do que a temperatura de bulbo seco durante os meses de pico do verão. Consequentemente, a condensação evaporativa pode reduzir drasticamente as pressões de descarga do compressor, resultando em uma economia de energia de 15% a 25% em comparação com alternativas refrigeradas a ar. A desvantagem é o consumo contínuo de água de reposição e a necessidade de rigorosos programas de tratamento químico da água para evitar incrustações e crescimento biológico.
Estrutura de decisão do comprador para seleção de componentes
A aquisição de componentes para uma instalação de armazenamento refrigerado é um exercício complexo de investimento de capital que vai muito além da simples comparação dos custos básicos dos equipamentos. Uma estrutura robusta para a tomada de decisão do comprador deve incorporar a conformidade regulatória, as realidades da cadeia de suprimentos e o custo total do ciclo de vida das máquinas.
Conformidade, segurança alimentar e segurança do trabalhador
As normas de conformidade e segurança servem como base absoluta para a seleção de componentes. As instalações que processam ou armazenam consumíveis devem seguir padrões rigorosos de segurança alimentar, como a ISO 22000 ou os esquemas de referência do GFSI, que determinam que todos os componentes internos — incluindo carcaças de evaporadores e luminárias — devem ser resistentes à corrosão, facilmente laváveis e isentos de pontos de acúmulo físico de bactérias.
As normas de segurança do trabalho influenciam fortemente o projeto de sistemas, principalmente quando se utilizam refrigerantes tóxicos ou inflamáveis. Por exemplo, as normas da OSHA nos Estados Unidos exigem programas abrangentes de Gerenciamento de Segurança de Processos (PSM) para instalações que armazenam mais de 4.536 kg (10.000 libras) de amônia anidra e requerem sensores de detecção de vazamentos especializados, configurados para acionar alarmes e ventilação de emergência caso as concentrações excedam o Limite de Exposição Permissível (PEL) de 50 partes por milhão (ppm).
Fornecimento, instalação e comissionamento
A logística de fornecimento e instalação de equipamentos de refrigeração industrial exige um gerenciamento de projetos meticuloso. Componentes pesados e especializados raramente são produtos de prateleira. Racks de compressores projetados sob medida, de alta capacidade condensadores evaporativosAlém disso, os vasos de CO2 transcríticos especializados frequentemente apresentam prazos de fabricação de 16 a 24 semanas, que devem ser considerados no cronograma crítico de construção da instalação.
Os compradores devem exigir Testes de Aceitação em Fábrica (TAF) para painéis de controle complexos e skids modulares, a fim de garantir que os parâmetros operacionais sejam verificados antes da entrega no local. Durante a instalação, a qualidade do comissionamento é tão vital quanto o próprio hardware; brasagem inadequada de tubulações, evacuação insuficiente do sistema (falha em atingir um vácuo abaixo de 500 microns) ou calibração incorreta de sensores podem comprometer o desempenho de componentes de alta qualidade desde o primeiro dia.
Custo do ciclo de vida, acesso à manutenção e suporte técnico.
Em última análise, a seleção de componentes deve ser avaliada sob a ótica do Custo Total de Propriedade (TCO) em um horizonte operacional de 15 a 25 anos. Embora componentes de alta eficiência — como válvulas de expansão eletrônica (EEVs), compressores de parafuso acionados por inversores de frequência (VFD) e painéis isolantes PIR de alta qualidade — apresentem um investimento inicial (CapEx) mais elevado, a consequente redução nas despesas operacionais (OpEx) por meio da economia de energia normalmente proporciona um retorno sobre o investimento em 3 a 5 anos.
A acessibilidade para manutenção é um fator crítico no Custo Total de Propriedade (TCO); válvulas, filtros e separadores de óleo instalados em espaços inacessíveis no telhado ou em salas de máquinas apertadas inevitavelmente sofrerão com a falta de manutenção. Além disso, os compradores devem avaliar a disponibilidade local de Assistência técnica e peças de reposiçãoEspecificar uma tecnologia de compressor europeia proprietária e extremamente avançada para uma instalação localizada em uma região remota torna-se um sério problema se as peças de reposição exigirem transporte internacional e técnicos especializados não estiverem disponíveis durante uma parada emergencial.
Principais conclusões
- Defina primeiro a temperatura de armazenamento necessária, uma vez que refrigeradores, congeladores padrão e salas biofarmacêuticas de baixa temperatura exigem diferentes capacidades de compressores, dimensionamento de evaporadores e estratégias de degelo.
- Antes de selecionar compressores, condensadores, evaporadores ou ventiladores, calcule a carga térmica total proveniente da transmissão de calor no edifício, do resfriamento do produto, da infiltração, do pessoal e dos equipamentos.
- Para câmaras frigoríficas ASRS de alta densidade com utilização de espaço entre 85% e 95%, especifique resfriadores unitários com pressão estática suficiente e longo alcance de ar para evitar a estratificação da temperatura.
- Como a refrigeração pode representar de 60% a 70% do consumo de eletricidade de uma instalação de armazenamento refrigerado, a compatibilidade dos componentes tem um impacto direto no custo operacional a longo prazo.
- Utilize um sistema de degelo escalonado e inteligente em instalações que operam 24 horas por dia, 7 dias por semana, para manter o desempenho da transferência de calor sem causar instabilidade na temperatura ambiente.
- Evite componentes subdimensionados ou de baixa qualidade, pois falhas no compressor, golpes de líquido ou retorno de óleo inadequado podem levar a perdas de estoque em 12 a 24 horas.
Perguntas frequentes
Quais são os componentes essenciais em um sistema de refrigeração para armazenamento a frio?
Os componentes principais incluem compressores, condensadores, evaporadores ou resfriadores de unidade, dispositivos de expansão, tubulações de refrigerante, motores, controles, sensores, sistemas de degelo e dispositivos de segurança. Os trocadores de calor e os componentes de fluxo de ar devem ser adequados à temperatura ambiente, ao perfil de carga e à programação de operação.
Como os requisitos de temperatura afetam a seleção de componentes?
Os chillers normalmente operam entre 0°C e 4°C, os congeladores entre -18°C e -25°C e os sistemas de armazenamento rápido ou biofarmacêutico entre -35°C e -40°C. Temperaturas mais baixas exigem maior capacidade do compressor, superfícies de transferência de calor maiores, degelo confiável e sistemas de controle mais precisos.
Por que é importante calcular a carga térmica antes de comprar peças de refrigeração?
A carga térmica determina a capacidade necessária de compressores, condensadores, evaporadores e ventiladores. Ela inclui a transmissão de calor pelo edifício, o resfriamento do produto, a infiltração de calor pelas portas, o calor da equipe, da iluminação e das máquinas. Um cálculo inadequado pode causar resfriamento lento, instabilidade térmica, aumento nos custos de energia e perda de produto.
Qual o papel dos condensadores e evaporadores na eficiência do armazenamento a frio?
Os evaporadores absorvem o calor da câmara de armazenamento, enquanto os condensadores rejeitam esse calor para fora do sistema. Trocadores de calor com dimensões adequadas melhoram o controle da temperatura, reduzem a carga de trabalho do compressor, garantem a operação estável do refrigerante e ajudam a diminuir o consumo de energia.
Como o layout do armazenamento influencia a seleção da unidade de refrigeração?
Sistemas de armazenagem de alta densidade ou layouts ASRS podem restringir o fluxo de ar, exigindo resfriadores de unidade com pressão de ventilador e alcance de ar adequados. Instalações com tráfego frequente de empilhadeiras também precisam de projetos que suportem maiores cargas de infiltração e acúmulo de gelo relacionado à umidade.
