O desempenho de uma câmara frigorífica depende de mais do que simplesmente escolher um compressor com capacidade suficiente. Cada refrigeração componente-de condensadores Todos os componentes, desde os evaporadores até os dispositivos de expansão, motores e acessórios de proteção, devem operar dentro dos mesmos parâmetros térmicos e mecânicos. Uma incompatibilidade pode aumentar a pressão de descarga, reduzir a vida útil do equipamento e elevar os custos anuais de energia em 15% a 20% quando o COP (Coeficiente de Desempenho) cai, mesmo que ligeiramente. Para compradores de projetos, fabricantes de equipamentos originais (OEMs) e engenheiros, a seleção adequada começa com o cálculo da carga térmica, a temperatura alvo, as condições ambientais, as necessidades de degelo e a qualidade dos componentes. Este guia explica como avaliar essas variáveis e construir um sistema de armazenamento refrigerado confiável e eficiente com os componentes de troca de calor e refrigeração corretos.
Por que os componentes de refrigeração são importantes para o desempenho de câmaras frigoríficas?
A estabilidade termodinâmica de uma câmara fria depende inteiramente da especificação e integração precisas dos seus componentes. componentes de refrigeraçãoEm aplicações de refrigeração industrial e comercial, os componentes não podem ser selecionados isoladamente; eles devem formar um sistema equilibrado capaz de gerenciar cargas térmicas específicas sob condições ambientais variáveis.
A falha no projeto correto do sistema geralmente resulta em consumo excessivo de energia, falhas mecânicas frequentes e comprometimento da integridade do produto. Ao compreender as funções principais e as interdependências desses componentes, os operadores e engenheiros das instalações podem projetar ambientes de armazenamento refrigerado que mantenham tolerâncias de temperatura rigorosas, otimizando o custo total de propriedade.
Componentes críticos em um sistema de câmara fria
Um processo padrão de compressão de vapor. Ciclo de refrigeração Depende de quatro componentes principais: o compressor, o condensador, o dispositivo de expansão e o evaporador. O compressor atua como o motor principal, elevando a pressão e a temperatura do vapor refrigerante. Esse gás de alta pressão é então direcionado para o condensador, onde libera calor para o ambiente e se transforma em um líquido de alta pressão.
Em seguida, o fluido refrigerante passa pela válvula de expansão, que provoca uma queda repentina de pressão, criando uma mistura de baixa temperatura e baixa pressão. Finalmente, essa mistura entra no evaporador dentro da câmara fria, absorvendo o calor dos produtos armazenados e do ar, antes de retornar ao compressor para reiniciar o ciclo. Componentes auxiliares, como reservatórios de líquido, acumuladores na linha de sucção e separadores de óleo, fornecem a proteção necessária ao sistema e a estabilidade operacional.
Como os componentes afetam o custo, a confiabilidade e a eficiência.
A seleção desses componentes determina diretamente a confiabilidade mecânica e o Coeficiente de Desempenho (COP) da instalação. Um compressor mal dimensionado ou um condensador subdimensionado Isso força o sistema a operar com pressões de descarga mais elevadas, degradando significativamente a eficiência. Por exemplo, uma queda de apenas 0,5 no COP pode aumentar os custos operacionais anuais de eletricidade em 15% a 20%.
A confiabilidade está diretamente ligada à qualidade dos componentes. Materiais de alta qualidade e usinagem de precisão em compressores reduzem o desgaste interno, aumentando o Tempo Médio Entre Falhas (MTBF). Além disso, a implementação de componentes projetados para a faixa operacional específica evita ciclos curtos, que são uma das principais causas de queima prematura do motor e falha do contator.
Requisitos essenciais a definir antes da seleção
Antes de iniciar o processo de aquisição, os engenheiros devem definir diversos parâmetros não negociáveis. O requisito principal é a carga térmica total, calculada em quilowatts (kW) ou Unidades Térmicas Britânicas por hora (BTU/h), que engloba a carga de transmissão, a carga do produto, os ganhos de calor internos e as cargas de infiltração.
Além disso, é necessário definir a temperatura ambiente desejada. Manter um congelador rápido a -35 °C exige especificações de componentes fundamentalmente diferentes — como compressores de dois estágios e mecanismos de degelo especializados — em comparação com uma área de armazenamento refrigerada mantida a +4 °C. Por fim, as temperaturas ambientes extremas no local de instalação devem ser registradas, pois as unidades condensadoras precisam ser dimensionadas para rejeitar o calor de forma eficaz durante os períodos de pico do verão, o que geralmente requer um limite de temperatura ambiente de projeto entre 35 °C e 43 °C, dependendo da região geográfica.

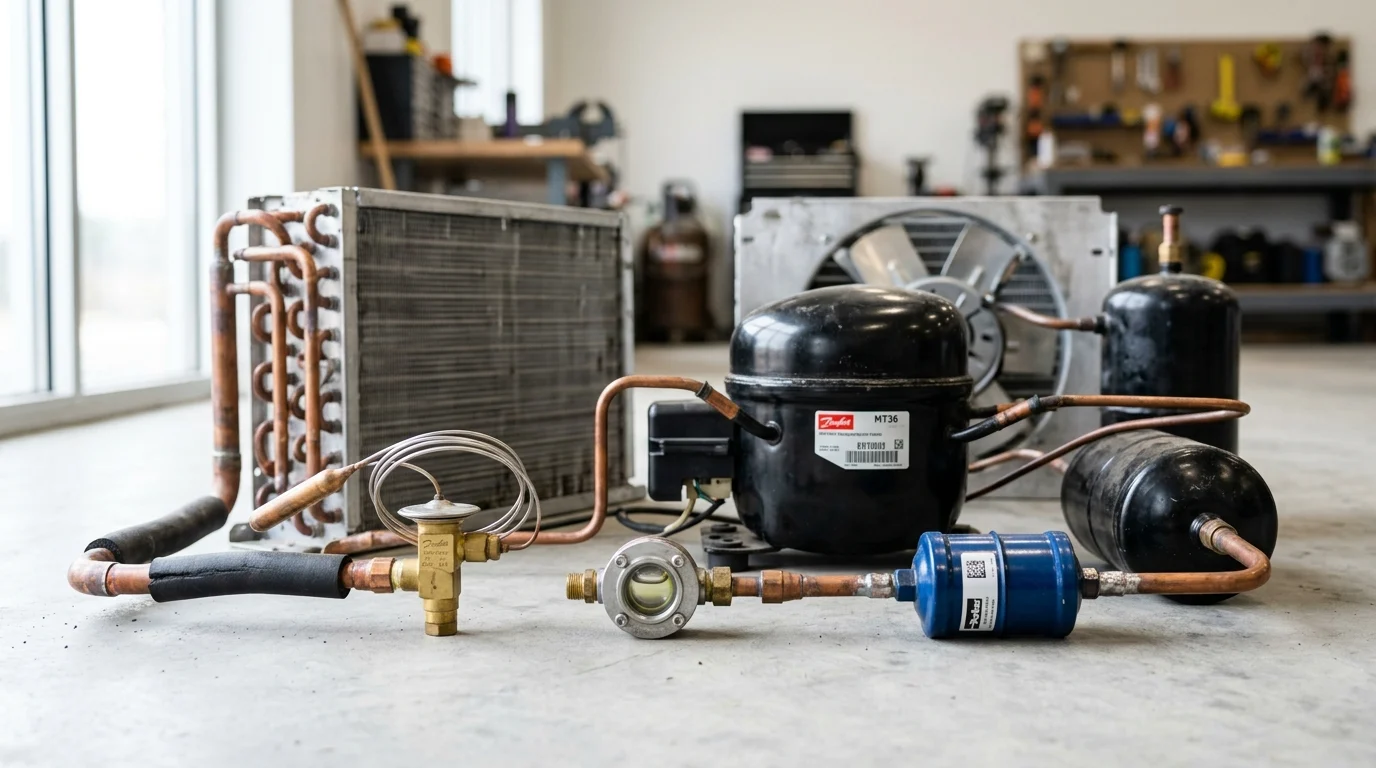

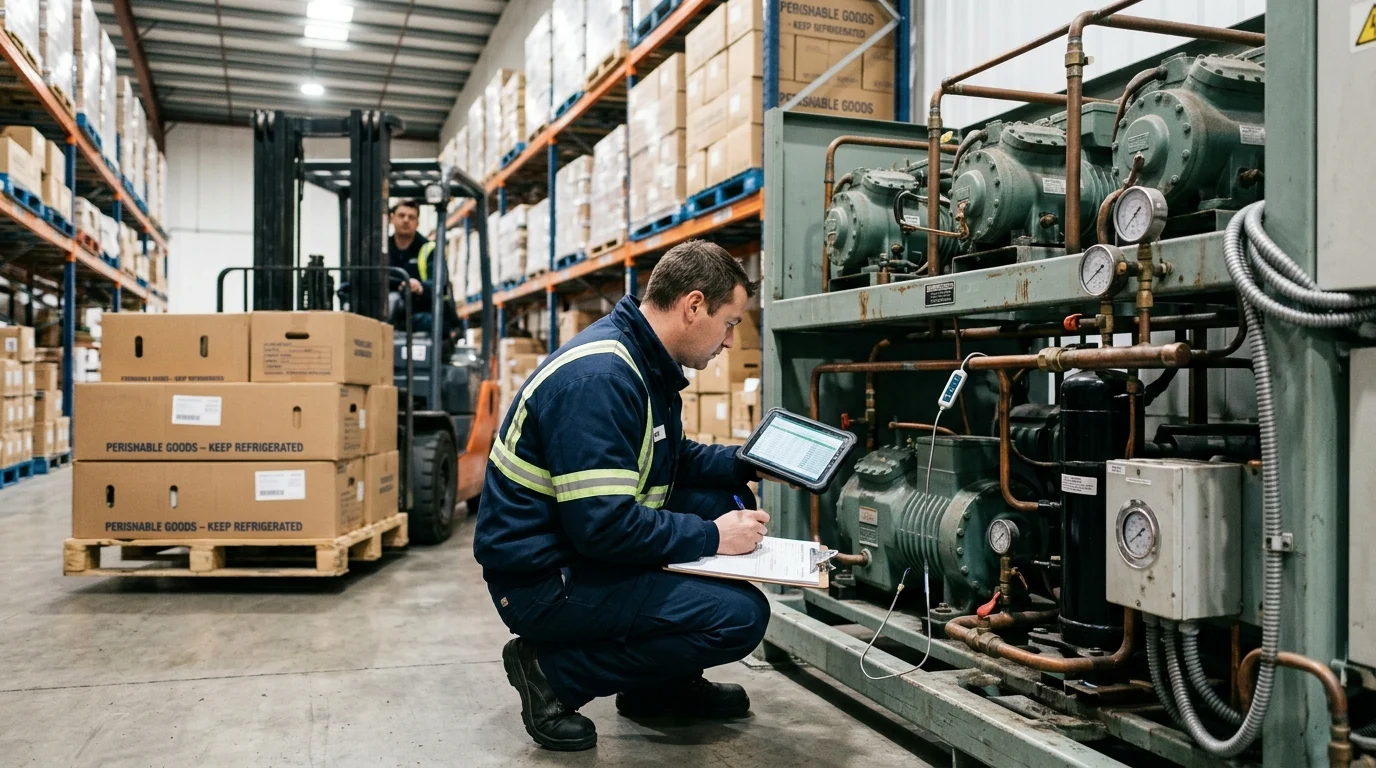

Como dimensionar os componentes de acordo com a carga de refrigeração
A adequação dos componentes de refrigeração à carga térmica calculada é um exercício de equilíbrio termodinâmico. O superdimensionamento dos componentes leva a gastos de capital excessivos e ciclos curtos prejudiciais, enquanto o subdimensionamento resulta em operação contínua sem nunca atingir o ponto de ajuste, com risco de deterioração do produto e falha do compressor.
Critérios de dimensionamento de compressores e condensadores
O dimensionamento do compressor é determinado pela vazão mássica necessária do refrigerante nas temperaturas de evaporação e condensação de projeto. Os engenheiros devem avaliar a eficiência volumétrica e a faixa de operação fornecidas pelo fabricante. Para câmaras frigoríficas comerciais, compressores semi-herméticos alternativos ou de espiral são normalmente selecionados para cargas que variam de 5 kW a 50 kW, enquanto os compressores de parafuso predominam em aplicações industriais acima de 100 kW.
O dimensionamento do condensador requer o cálculo do Calor Total de Rejeição (THR), que é a soma da capacidade de refrigeração do evaporador e do calor de compressão. Como padrão geral da indústria, a capacidade do condensador deve ser de 1,2 a 1,3 vezes a capacidade de refrigeração do compressor. Uma área de superfície insuficiente no condensador elevará as pressões de condensação, reduzindo drasticamente a eficiência do sistema e aumentando o risco de desligamentos por alta pressão.
Requisitos para evaporador, válvula de expansão e tubulação
A seleção do evaporador depende da temperatura ambiente, da umidade relativa (UR) e da vazão de ar necessárias. Para produtos frescos que requerem 85% a 90% de UR, uma baixa diferença de temperatura (DT) entre a serpentina e o ar ambiente (tipicamente de 4°C a 6°C) é necessária para evitar a remoção excessiva de umidade. O espaçamento das aletas também é crucial; um freezer operando a -20°C requer um espaçamento maior entre as aletas, de 6 mm a 8 mm, para mitigar o acúmulo rápido de gelo, enquanto um refrigerador a +5°C pode utilizar um espaçamento de 4 mm.
A válvula de expansão deve ser dimensionada exatamente de acordo com a capacidade do evaporador, considerando as diferenças de pressão esperadas. Embora as válvulas de expansão termostáticas (TXVs) sejam tradicionais, as válvulas de expansão eletrônicas (EEVs) são cada vez mais preferidas. As EEVs proporcionam um controle de superaquecimento superior e podem se adaptar a pressões variáveis, resultando em melhorias na eficiência energética de até 15% em comparação com as alternativas mecânicas. O dimensionamento da tubulação deve garantir uma queda de pressão mínima, mantendo ao mesmo tempo uma velocidade adequada do refrigerante (tipicamente de 5 a 7 metros por segundo nas linhas de sucção) para assegurar o retorno correto do óleo ao compressor.
Tabela de comparação de componentes para avaliação de projetos
Para facilitar a avaliação do projeto, a tabela a seguir compara as tecnologias de compressores mais comuns utilizadas em aplicações de câmaras frigoríficas, destacando suas faixas de capacidade típicas, perfis de eficiência e casos de uso ideais.
| Tecnologia de compressores | Faixa de capacidade típica | Eficiência (Faixa de COP) | Aplicação ideal para câmaras frigoríficas |
|---|---|---|---|
| Pergaminho Hermético | 2 kW – 15 kW | 2,5 – 3,5 | Pequenas câmaras frigoríficas, espaço para exposição de produtos no varejo. |
| Reciprocante semi-hermético | 10 kW – 80 kW | 2.0 – 3.2 | Médio congeladores comerciais e instalações de armazenamento refrigerado. |
| Parafuso rotativo | 50 kW – 500+ kW | 3,0 – 4,5 | Grandes centros de distribuição industrial e congelamento rápido. |
| Reciprocante de dois estágios | 15 kW – 100 kW | 1,8 – 2,5 | Armazenamento em temperaturas ultrabaixas (-30°C a -40°C). |
Como escolher os componentes para o refrigerante e a estratégia de controle
O cenário regulatório que rege os refrigerantes está mudando rapidamente, influenciando fortemente a seleção de componentes. Simultaneamente, os avanços nas estratégias de controle oferecem oportunidades sem precedentes para otimizar o desempenho de câmaras frigoríficas. Selecionar componentes que estejam em conformidade com os refrigerantes modernos e as arquiteturas de controle inteligentes é essencial para garantir a modernização da instalação.
Compatibilidade de refrigerantes e considerações regulamentares
Regulamentações ambientais globais, como o Regulamento Europeu de Gases Fluorados e a Lei AIM dos EUA, exigem reduções drásticas no uso de hidrofluorocarbonos (HFCs) com alto Potencial de Aquecimento Global (GWP), como o R404A (GWP 3922). Consequentemente, as câmaras frigoríficas modernas são cada vez mais projetadas para alternativas de baixo GWP, incluindo refrigerantes levemente inflamáveis A2L ou refrigerantes naturais como CO2 (R744) e Amônia (R717).
A compatibilidade dos componentes é fundamental na transição de refrigerantes. Por exemplo, os sistemas de CO2 transcrítico operam em pressões excepcionalmente altas, frequentemente superiores a 120 bar (1740 psi) no lado da descarga. Compressores, válvulas e tubulações devem ser especificamente dimensionados para essas pressões. Além disso, a compatibilidade química das vedações elastoméricas (anéis de vedação, juntas) e dos lubrificantes do compressor (como óleos POE ou PAG) deve ser rigorosamente verificada para evitar vazamentos catastróficos e travamentos mecânicos.
Controles que melhoram a estabilidade e o consumo de energia.
A integração de controles avançados transforma um sistema de refrigeração estático em um ativo dinâmico e responsivo à carga. Os inversores de frequência (VFDs) aplicados aos motores dos compressores e aos ventiladores dos condensadores permitem que o sistema module sua potência em tempo real. Operar um compressor a 60% da velocidade em condições de carga parcial pode gerar uma economia de energia de 20% a 30% em comparação com o ciclo liga/desliga tradicional.
Os sistemas de supervisão, controle e aquisição de dados (SCADA) e os Controladores Lógicos Programáveis (CLPs) aumentam a estabilidade monitorando parâmetros críticos como pressão de sucção, temperatura de descarga e superaquecimento. Ao utilizar válvulas de expansão eletrônica (EEVs) em conjunto com controladores avançados, o sistema pode operar com pressões de sucção e condensação flutuantes, adaptando-se às variações sazonais da temperatura ambiente para minimizar o consumo de energia, mantendo uma variação de temperatura interna estável inferior a ±0,5 °C.
Quando componentes premium reduzem o custo do ciclo de vida
Embora componentes de alta qualidade — como compressores de parafuso com inversores de frequência, válvulas de expansão eletrônica (EEVs) de aço inoxidável e controladores lógicos programáveis (CLPs) inteligentes — exijam um investimento inicial maior (CAPEX), eles reduzem significativamente as despesas operacionais (OPEX) ao longo da vida útil da instalação. O consumo de energia normalmente representa de 60% a 70% do custo total do ciclo de vida de uma câmara fria.
Ao investir em componentes de alta eficiência, os operadores geralmente conseguem um retorno sobre o investimento (ROI) ou um período de retorno do investimento de 18 a 36 meses. Além disso, os componentes premium geralmente apresentam diagnósticos aprimorados e construção robusta, o que reduz os custos de manutenção de rotina e diminui drasticamente o risco financeiro associado a paradas não planejadas e perda de produtos.
Como avaliar a qualidade dos componentes e dos fornecedores
A aquisição de componentes de refrigeração exige uma avaliação rigorosa tanto da qualidade do hardware quanto da confiabilidade do fornecedor. A cadeia de suprimentos de refrigeração industrial é complexa, e a integração de peças de qualidade inferior ou atrasos na entrega podem comprometer o cronograma e o orçamento de um projeto de câmara fria.
Critérios de avaliação de fornecedores e marcas
A avaliação de um fornecedor envolve a análise minuciosa de seus padrões de fabricação, desempenho histórico e suporte pós-venda. Fabricantes de boa reputação devem possuir certificações relevantes, como a ISO 9001. gestão da qualidade e a ISO 14001 para normas ambientais. Em setores altamente regulamentados, como o farmacêutico ou o de processamento de alimentos, os componentes também podem exigir certificações de higiene específicas.
Os engenheiros devem solicitar dados históricos sobre a taxa de defeitos; um fabricante de componentes de refrigeração de classe mundial normalmente mantém uma taxa de defeitos inferior a 0,5%. Além disso, os termos da garantia são um forte indicador da durabilidade dos componentes. Embora uma garantia padrão possa cobrir de 12 a 24 meses, fornecedores de alta qualidade geralmente oferecem garantias estendidas de 5 anos para itens críticos, como compressores, desde que o sistema seja instalado por técnicos certificados.
Comparação de componentes OEM e de reposição
Ao adquirir peças de reposição ou construir racks personalizados, os operadores enfrentam a escolha entre componentes do fabricante original (OEM) e alternativas do mercado de reposição. A tabela a seguir descreve as vantagens e desvantagens de cada uma dessas estratégias de fornecimento.
| Critérios de avaliação | Componentes OEM | Componentes de reposição | Impacto no risco do projeto |
|---|---|---|---|
| Tolerância de Engenharia | Correspondência exata às especificações de fábrica. | Podem ocorrer ligeiras variações dimensionais ou de material. | Alta. Variações podem causar vazamentos de fluidos ou desgaste mecânico. |
| Custo inicial de aquisição | Preços premium (normalmente 20 a 40% mais altos). | Custo inicial mais baixo. | Baixa. As economias devem ser ponderadas em relação aos custos potenciais de falha. |
| Tempo de espera | Geralmente, o prazo é mais longo, sujeito aos cronogramas globais das fábricas. | Geralmente mais curto; frequentemente disponível em lojas locais. | Média. A disponibilidade rápida é crucial durante avarias de emergência. |
| Garantia do sistema | Mantém as garantias existentes do sistema. | Pode anular as garantias gerais do equipamento. | Alto. Anular a garantia de um chiller ou rack acarreta sérios riscos financeiros. |
Etapas de aquisição para evitar incompatibilidades e atrasos
Para evitar incompatibilidades e atrasos, o processo de aquisição deve seguir uma revisão técnica altamente estruturada. Todas as especificações dos componentes devem ser comparadas com o diagrama de tubulação e instrumentação (P&ID) original e com os cálculos termodinâmicos de referência.
Os compradores também devem gerenciar proativamente as quantidades mínimas de pedido (MOQs) e os prazos de entrega. Especializado componentes industriaisEquipamentos como compressores de parafuso personalizados ou condensadores evaporativos de grande escala geralmente têm prazos de entrega de 8 a 16 semanas. Estabelecer um cronograma de aquisição alinhado com o caminho crítico do projeto de construção garante que a instalação de tubulações e a infraestrutura elétrica não fiquem paralisadas aguardando a entrega dos equipamentos principais.
Como fazer a seleção final dos componentes
O processo de seleção final sintetiza requisitos termodinâmicos, conformidade regulatória e viabilidade comercial em uma ação de aquisição definitiva. Esta fase exige ir além do projeto teórico e aplicar uma tomada de decisão estruturada para finalizar a lista de materiais.
Matriz de decisão para classificação de opções
Uma matriz de decisão ponderada é a ferramenta mais eficaz para avaliar propostas de componentes concorrentes. Ao atribuir pesos numéricos aos principais fatores de desempenho do projeto, as equipes de engenharia e compras podem classificar suas opções de forma objetiva. Uma estrutura de ponderação típica para uma câmara fria comercial pode alocar 35% para Eficiência Energética (COP nas condições de projeto), 25% para Confiabilidade Mecânica e Garantia, 20% para Custo Inicial de Capital e 20% para Prazo de Entrega do Fornecedor.
A avaliação de cada fabricante com base nessa matriz elimina o viés subjetivo. Por exemplo, um compressor de baixo custo pode obter uma pontuação alta em Custo de Capital, mas ser reprovado na matriz se sua classificação de eficiência inferior reduzir drasticamente sua pontuação na categoria de Eficiência Energética, que tem grande peso. Essa metodologia garante que a seleção final esteja alinhada com os objetivos operacionais de longo prazo da instalação, e não apenas com o orçamento imediato de construção.
Principais conclusões
- Calcule a carga térmica total em kW ou BTU/h antes de selecionar compressores, condensadores, evaporadores ou dispositivos de expansão.
- Combine todos os componentes de refrigeração como um sistema equilibrado, em vez de escolher cada peça individualmente.
- Dimensionar a capacidade do condensador para condições ambientais de pico, geralmente em torno de 35°C a 43°C, dependendo da região de instalação.
- Evite condensadores subdimensionados, pois uma redução de apenas 0,5 no COP pode aumentar os custos anuais de eletricidade em 15% a 20%.
- Selecione especificações de componentes diferentes para aplicações de baixa temperatura, como congeladores de ar forçado a -35°C, em comparação com salas refrigeradas que operam perto de +4°C.
- Utilize componentes auxiliares de qualidade, como acumuladores, reservatórios e separadores de óleo, para melhorar a proteção do sistema e a estabilidade operacional.
Perguntas frequentes
Quais são os principais componentes de refrigeração em uma câmara fria?
Uma câmara frigorífica típica utiliza um compressor, um condensador, um dispositivo de expansão e um evaporador. Componentes auxiliares como reservatórios, acumuladores, separadores de óleo, motores, tubos capilares e controles ajudam a proteger o sistema e a estabilizar o seu funcionamento.
Por que o cálculo da carga térmica é importante antes da seleção dos componentes?
A carga de refrigeração define a capacidade necessária em kW ou BTU/h. Ela leva em consideração a carga do produto, a transmissão de calor, a infiltração de ar e os ganhos de calor internos, ajudando os engenheiros a evitar equipamentos subdimensionados ou superdimensionados.
Como um condensador subdimensionado afeta o desempenho de uma câmara fria?
Um condensador subdimensionado pode aumentar a pressão de descarga, reduzir o COP (coeficiente de desempenho), aumentar o estresse do compressor e elevar os custos de energia elétrica. Mesmo uma queda de 0,5 no COP pode aumentar os custos operacionais anuais em 15% a 20%.
Quais condições de temperatura devem ser definidas durante a seleção dos componentes?
Os engenheiros devem definir a temperatura ambiente desejada e os extremos ambientais do local. Um congelador de ar forçado a -35°C requer compressores, evaporadores e soluções de degelo diferentes de uma sala de estocagem refrigerada a +4°C.
Quando devem ser utilizados componentes especializados em projetos de câmaras frigoríficas?
Componentes especializados são necessários para ambientes com baixas temperaturas, alta umidade, abertura frequente de portas ou condições ambientais extremas. Essas aplicações podem exigir sistemas de degelo aprimorados, compressão em dois estágios, condensadores maiores ou trocadores de calor reforçados.
