Introdução

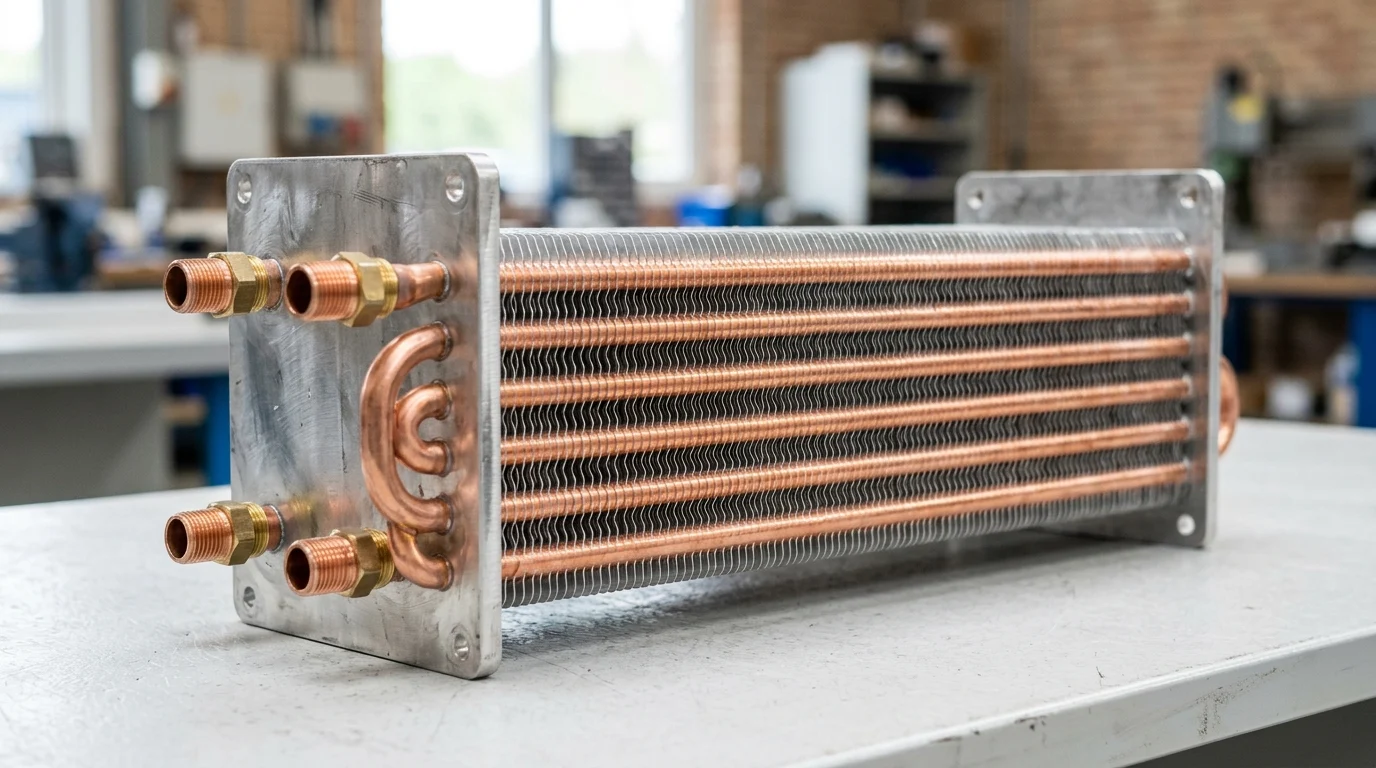

Aleta de cobre-alumínio Permutador de calorOs trocadores de calor dependem de superfícies limpas nos tubos e aletas para movimentar o calor com eficiência, mas sua geometria densa os torna propensos a incrustações e danos durante a manutenção. Poeira, graxa, crescimento biológico, oxidação e depósitos minerais podem restringir o fluxo de ar, aumentar a resistência térmica e o consumo de energia muito antes de a unidade apresentar sinais de sujeira significativa. Este guia explica como limpar esses trocadores de calor com segurança e eficácia, incluindo como identificar contaminantes comuns, escolher métodos e produtos químicos de limpeza adequados, proteger as delicadas aletas e os tubos de cobre e evitar erros que reduzem a vida útil do equipamento. Com essa base, as etapas detalhadas a seguir serão mais fáceis de aplicar em condições reais de operação.
Por que a limpeza de trocadores de calor com aletas de cobre-alumínio é importante
A manutenção eficaz de trocadores de calor com aletas de cobre-alumínio é fundamental para a sua preservação. eficiência térmicae minimizando os gastos de energia em ambientes comerciais. Sistema HVACs e resfriamento de processos industriais pesados. Aproveitando oalta condutividade térmica Com tubos de cobre e a extensa área de superfície das aletas de alumínio, essas unidades servem como os principais componentes para o gerenciamento térmico. No entanto, sua geometria complexa as torna altamente suscetíveis à degradação do desempenho devido ao acúmulo de partículas, crescimento biológico e incrustações químicas.
Como a incrustação e a oxidação afetam a transferência de calor
A incrustação introduz uma camada de resistência térmica prejudicial sobre as superfícies primárias de transferência de calor. Enquanto o alumínio limpo apresenta uma condutividade térmica excepcional de aproximadamente 237 W/m·K, incrustações comuns, como poeira atmosférica, biofilmes bacterianos ou depósitos minerais, possuem condutividades tão baixas quanto 0,2 a 0,5 W/m·K. Consequentemente, uma camada de incrustação de apenas 0,1 mm de espessura pode causar uma redução de 10% a 15% na eficiência geral da transferência de calor. Essa barreira isolante força os compressores e ventiladores de tiragem forçada do sistema a operarem em ciclos mais longos e a consumirem significativamente mais energia elétrica para atender às cargas básicas de refrigeração ou aquecimento, aumentando drasticamente os custos operacionais ao longo da vida útil do equipamento.
Quais ambientes apresentam o maior risco de limpeza?
O ambiente operacional determina a velocidade, a composição e a severidade do processo de incrustação. Instalações costeiras enfrentam exposição constante à salinidade atmosférica, que atua como um eletrólito potente. Se os depósitos de sal não forem removidos rotineiramente, aceleram a corrosão galvânica entre as interfaces de cobre e alumínio, levando à rápida degradação estrutural. Por outro lado, zonas agrícolas e industriais pesadas apresentam altas concentrações de material particulado em suspensão no ar, frequentemente excedendo os níveis de PM10 de 50 µg/m³. Esses ambientes costumam introduzir compostos orgânicos voláteis e resíduos de escapamento que polimerizam nas superfícies das aletas. Isso cria matrizes altamente adesivas que retêm detritos secundários e exigem intervenções de limpeza agressivas e especializadas.

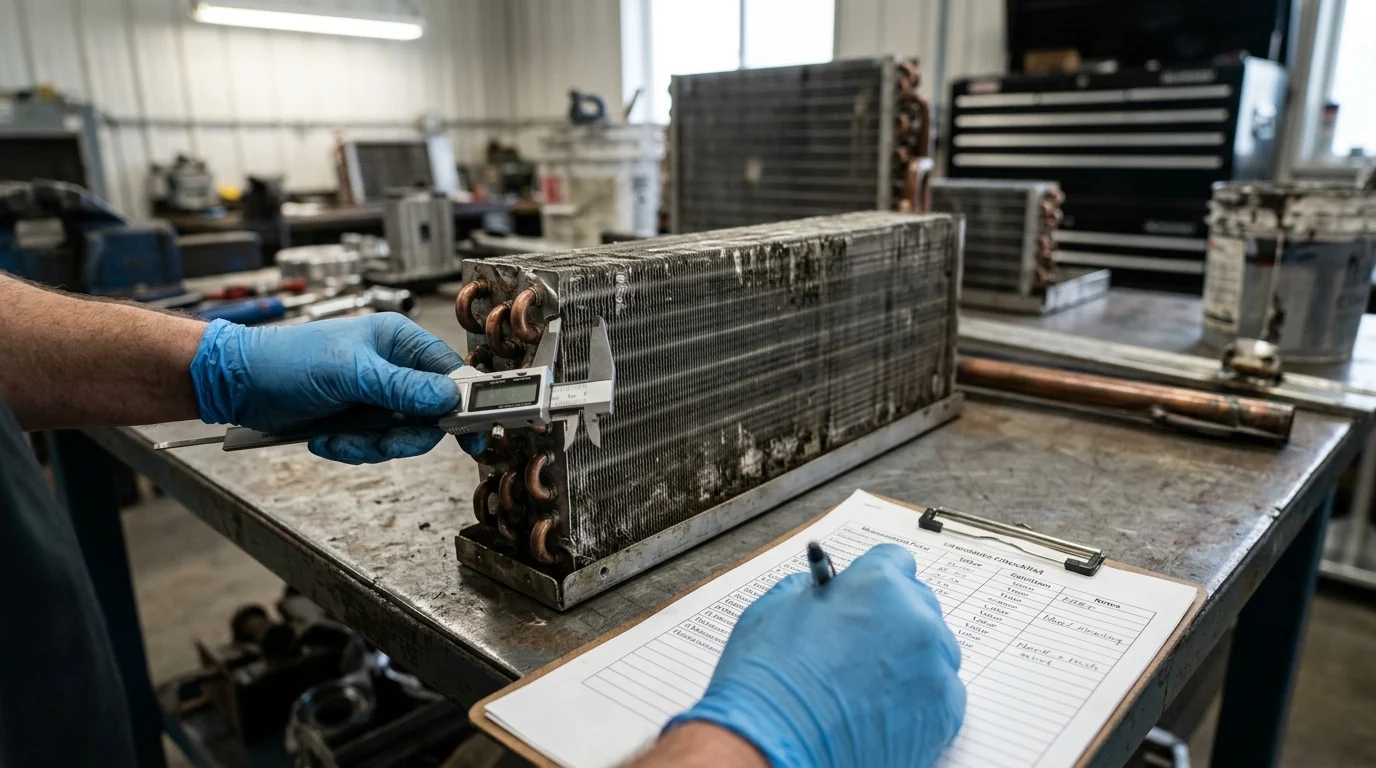

O que diferencia os trocadores de calor com aletas de cobre-alumínio dos trocadores de calor limpos?
A construção bimetálica exclusiva dos trocadores de calor com aletas de cobre-alumínio apresenta um conjunto complexo de vulnerabilidades durante a manutenção e limpeza. Engenheiros e técnicos devem lidar cuidadosamente com a fragilidade mecânica inerente às aletas densamente compactadas, além da reatividade eletroquímica gerada pelo contato entre dois metais diferentes.
Quais detalhes de materiais e construção afetam a limpeza?
Os projetos modernos de serpentinas de trocadores de calor priorizam a máxima área de superfície combinada com o mínimo peso e custo de material. Essa abordagem de engenharia resulta em aletas de alumínio com espessura típica entre 0,10 mm e 0,15 mm. Combinadas com densidades de aletas excepcionalmente altas, de 10 a 20 aletas por polegada (FPI), essas estruturas delicadas são altamente suscetíveis a deformações mecânicas devido ao manuseio ou ferramentas inadequadas. Além disso, a junção física onde o tubo de cobre é expandido mecanicamente na aleta de alumínio cria uma célula galvânica localizada. O cobre atua como o cátodo nobre, enquanto o alumínio serve como o ânodo de sacrifício. A introdução de eletrólitos químicos altamente condutores ou agressivos durante a limpeza pode acelerar rapidamente a dissolução anódica do alumínio, enfraquecendo severamente a ligação térmica na região de contato.
Em que diferem de outros tipos de permutadores de calor?
Ao contrário dos robustos projetos de casco e tubo de aço carbono ou das serpentinas microcanal monolíticas totalmente em alumínio, as unidades tradicionais de cobre-alumínio carecem de rigidez estrutural contra impactos de alta velocidade. Elas exigem protocolos de manuseio de produtos químicos altamente especializados para evitar falhas catastróficas do material.
| Tipo de trocador de calor | Tolerância mecânica | Tolerância química ao pH | Espessura típica da aleta/parede |
|---|---|---|---|
| Aleta de cobre-alumínio | Baixo (Facilmente desviado) | 6,0 - 8,5 (Estritamente neutro) | 0,10 mm - 0,15 mm |
| Microcanal totalmente em alumínio | Médio (Brasagem rígida) | 6,0 - 8,0 (Estritamente neutro) | 0,30 mm - 0,50 mm |
| Casco e Tubo (Aço Carbono) | Alto (Calibre grosso) | 2,0 - 12,0 (Ampla tolerância) | > 2,00 mm |
Como limpar trocadores de calor com aletas de cobre-alumínio com segurança
A execução de um protocolo de limpeza seguro, não destrutivo e altamente eficaz exige uma abordagem rigorosa e faseada. As melhores práticas priorizam a remoção completa de detritos secos antes da introdução de soluções químicas aquosas. Essa metodologia impede que a sujeira superficial solta se transforme em lama densa que pode se alojar permanentemente no interior do bloco da serpentina.
Quais são as primeiras etapas de inspeção e lavagem a seco?
A fase inicial de qualquer operação de limpeza exige uma inspeção visual minuciosa, frequentemente utilizando boroscópios para examinar a profundidade interna de serpentinas espessas. Os técnicos devem estabelecer diagnósticos de desempenho de referência, principalmente medindo a queda de pressão estática do lado do ar através da serpentina. A limpeza a seco é então realizada meticulosamente utilizando aspiradores com filtro HEPA equipados com escovas de cerdas macias. ar comprimido Para remover partículas incrustadas no centro da serpentina, a pressão do bocal deve ser rigorosamente controlada, mantendo-se entre 30 e 50 PSI. É crucial que o jato de ar comprimido seja direcionado perfeitamente paralelo à orientação das aletas, a fim de evitar deflexão lateral ou esmagamento do alumínio.
Quais métodos e produtos químicos de limpeza a úmido são adequados?
Na transição para a fase de limpeza úmida, a aplicação de água em grande volume e baixa pressão é o padrão da indústria. As pressões de operação na ponta do bico nunca devem exceder 400 PSI. A seleção de produtos químicos deve ser estritamente limitada a limpadores espumantes não ácidos e levemente alcalinos, formulados especificamente para serpentinas bimetálicas de sistemas HVAC/R. Esses agentes espumantes especializados se expandem ao serem aplicados, empurrando fisicamente os detritos incrustados para fora, a partir do centro do bloco da serpentina. Esse mecanismo remove os contaminantes de forma eficaz, sem depender da alta energia cinética do jato de água, preservando a delicada estrutura das aletas e neutralizando os depósitos biológicos ácidos.
Quais erros causam danos ou corrosão nas aletas?
A causa mais frequente de danos catastróficos e irreversíveis às serpentinas é a aplicação de pressão excessiva de água por pessoal não treinado. Pressões de pulverização superiores a 600 PSI dobram facilmente as finas aletas de alumínio, obstruindo completamente o fluxo de ar crítico e destruindo a funcionalidade térmica da unidade. Quimicamente, o uso de ácido fluorídrico ou desengraxantes altamente alcalinos (pH > 8,5) é igualmente destrutivo. Esses produtos químicos agressivos removem rapidamente a camada protetora natural de óxido de alumínio, levando à corrosão por pite imediata, perda significativa de massa das aletas e eventual desprendimento das aletas da tubulação de cobre principal, tornando o trocador de calor inutilizável.
Quais são os controles de segurança e manutenção necessários?
Estabelecer protocolos de segurança rigorosos e controles de manutenção sistemáticos é fundamental para prolongar a vida útil do trocador de calor. Além disso, controles rigorosos garantem a plena conformidade com as normas ambientais locais e federais relativas ao uso de produtos químicos e ao descarte de efluentes.
Como avaliar o pH, o teor de cloreto e o tratamento de águas residuais em sistemas de limpeza.
Todos os agentes de limpeza química devem ser rigorosamente avaliados e aprovados pela engenharia da instalação antes da aplicação. O pH de qualquer produto de limpeza aplicado deve permanecer estritamente na faixa de 6,0 a 8,0 para manter a integridade química da camada de passivação de alumínio. Além disso, o teor de cloreto tanto da água de limpeza primária quanto da solução química diluída deve ser validado como inferior a 50 ppm para evitar corrosão por pite induzida por cloreto. As instalações também devem implementar sistemas robustos de captura de águas residuais para monitorar a Demanda Bioquímica de Oxigênio (DBO), a Demanda Química de Oxigênio (DQO) e as concentrações de metais pesados, garantindo que todo o efluente atenda aos rigorosos limites de descarte municipais antes de entrar na rede de drenagem.
Quais intervalos de manutenção e indicadores de condição usar?
Para otimizar a alocação de mão de obra e maximizar a vida útil dos equipamentos, os cronogramas de manutenção devem passar de intervalos genéricos, baseados em calendário, para gatilhos precisos, baseados em condições e impulsionados por análises de desempenho em tempo real.
| Gatilho de manutenção | Valor limite acionável | Estratégia de intervenção recomendada |
|---|---|---|
| Queda de pressão estática no lado do ar | Aumento superior a 15% em relação à linha de base limpa. | Inicie um protocolo abrangente de limpeza a seco e a água. |
| Temperatura de aproximação do fluido refrigerante | Aumento de temperatura superior a 2°C em relação à temperatura basal. | Inspecionar quanto à presença de incrustações profundas na serpentina; verificar as taxas de fluxo de massa do fluido. |
| Incrustação visual / Cobertura de detritos | > 20% da área total da superfície bloqueada | Agende uma lavagem localizada ou total do rosto com baixa pressão. |
| Ambiente operacional de alto risco | Alto teor de partículas / Ar salino costeiro | Lavagem profilática e inspeção anticorrosiva mínimas semestrais. |

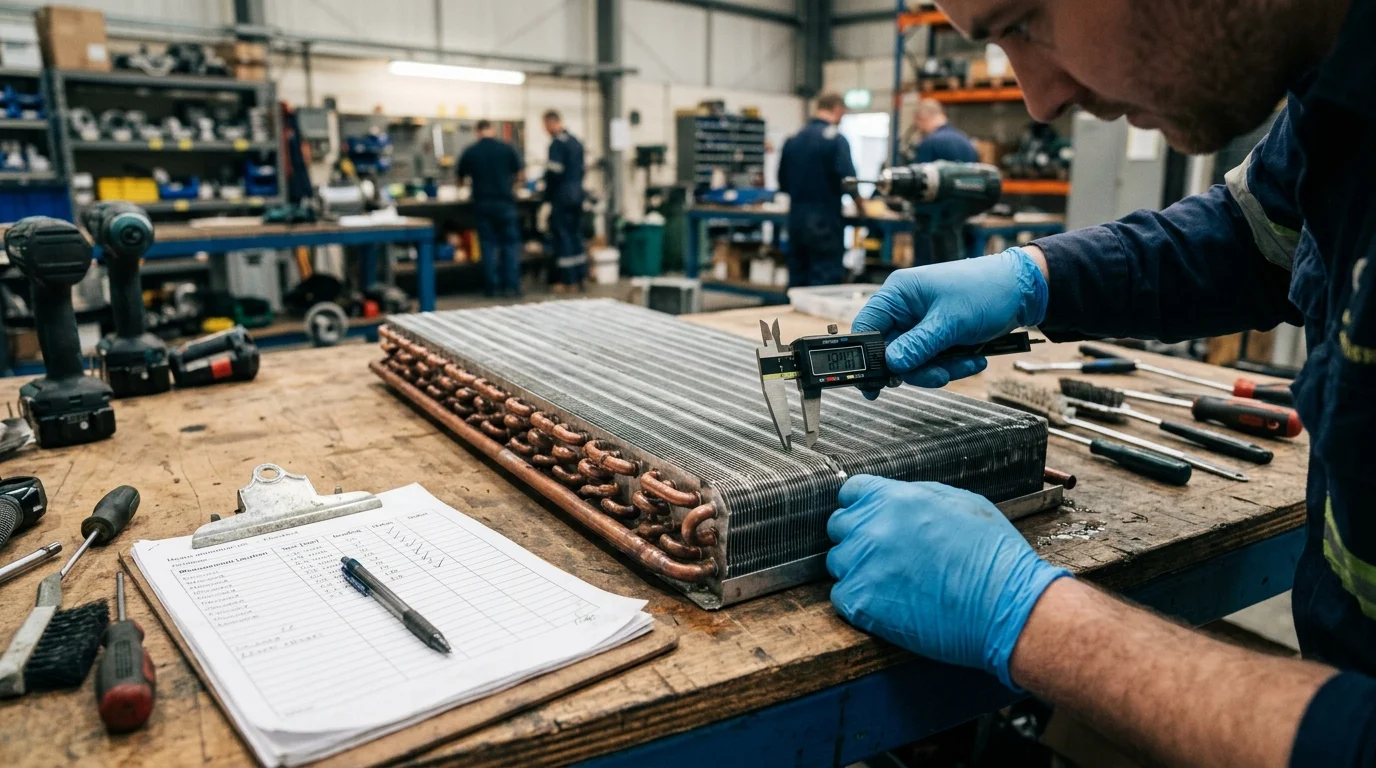

Como escolher entre limpeza interna e terceirizada
A decisão estratégica de executar protocolos de manutenção utilizando a equipe interna de engenharia das instalações, em vez de contratar serviços industriais especializados de terceiros, depende de uma avaliação cuidadosa das capacidades técnicas, da escala da frota, dos custos de capital em equipamentos e da gestão de responsabilidades.
Quais critérios determinam a melhor abordagem de limpeza?
Instalações que gerenciam um baixo volume de trocadores de calor ou operam em ambientes internos relativamente limpos geralmente consideram a limpeza interna altamente rentável, desde que a equipe de manutenção receba treinamento específico em preservação de aletas. No entanto, grandes instalações comerciais ou industriais que gerenciam mais de 50 unidades de HVAC ou de resfriamento de processos de grande escala normalmente ultrapassam o limite em que a intervenção de um contratado especializado se torna economicamente superior. O investimento de capital necessário para instalações de nível comercial, aplicadores de espuma com pH neutroSistemas de recuperação de efluentes de alto volume e armazenamento de produtos químicos em conformidade com as normas geralmente superam o custo recorrente de um contrato de manutenção anual terceirizado para operações menores.
O que incluir ao selecionar um prestador de serviços
Ao contratar serviços de limpeza terceirizados, os gestores de instalações devem exigir uma avaliação abrangente e baseada em desempenho. Acordos de Nível de Serviço (SLAs). Os contratos comerciais devem exigir o fornecimento de dados de desempenho certificados antes e depois da limpeza, validando especificamente a restauração quantitativa das quedas de pressão e volumes de fluxo de ar projetados. Além disso, o fornecedor deve fornecer Fichas de Dados de Segurança (FDS) completas para todos os produtos químicos propostos, demonstrando explicitamente a compatibilidade metalúrgica com cobre e alumínio. Por fim, o contratado deve possuir um seguro de responsabilidade civil comercial suficiente — normalmente exigindo um mínimo de US$ 1.000.000 a US$ 2.000.000 em cobertura guarda-chuva — para proteger totalmente a instalação contra o risco financeiro de destruição acidental da serpentina causada por aplicação de pressão inadequada ou seleção errônea de produtos químicos.
Principais conclusões
- Principais conclusões e justificativas para trocadores de calor com aletas de cobre-alumínio.
- Especificações, conformidade e verificações de risco que vale a pena validar antes de se comprometer.
- Próximos passos práticos e ressalvas que os leitores podem aplicar imediatamente.
Perguntas frequentes
Por que os trocadores de calor com aletas de cobre-alumínio devem ser limpos regularmente?
A limpeza regular remove poeira, sal e biofilme que isolam as aletas, ajudando a manter a transferência de calor, diminuir o tempo de funcionamento do ventilador/compressor e reduzir os custos de energia.
Qual o método de limpeza mais seguro para serpentinas de aletas de cobre-alumínio?
Comece inspecionando e removendo os detritos secos, depois use água em baixa pressão e um detergente neutro com pH entre 6,0 e 8,5. Evite ácidos fortes, álcalis e jatos de alta pressão.
A lavagem de alta pressão pode danificar as aletas de alumínio?
Sim. A alta pressão pode deformar aletas de 0,10 a 0,15 mm e reduzir o fluxo de ar. Use enxágue suave e mantenha o jato alinhado com a direção das aletas sempre que possível.
Quais ambientes exigem limpeza mais frequente da serpentina?
Áreas costeiras, agrícolas e de indústria pesada precisam de limpeza mais frequente, pois o sal, as partículas pegajosas e os resíduos de escapamento aceleram a incrustação e a corrosão.
