Refroidissement performant pour applications exigeantes : échangeurs de chaleur à ailettes en cuivre dans les systèmes industriels
Je considère le Échangeur de chaleur à ailettes en cuivreUne solution de premier plan pour un refroidissement performant dans les applications industrielles exigeantes. Sa conductivité thermique supérieure et sa durabilité intrinsèque sont inégalées. Cette technologie garantit l'efficacité opérationnelle et prévient activement les arrêts de production coûteux. Chez Senjun, nous nous engageons à développer et à produire ces composants essentiels, notamment ceux destinés à Réfrigérateurs et des congélateurs médicaux à ultra-basse température.
Points clés à retenir
- Échangeurs de chaleur à ailettes en cuivre Ils sont très performants pour le refroidissement en usine. Ils dissipent bien la chaleur et durent longtemps.
- Le cuivre est meilleur que les autres métaux.pour Échangeur de chaleurs. Il conduit la chaleur plus rapidement et ne rouille pas facilement.
- Ces échangeurs de chaleur sont conçus de manière spéciale. Cette conception leur permet de refroidir encore mieux et de fonctionner dans des environnements difficiles.
Pourquoi le cuivre excelle dans la conception des échangeurs de chaleur à ailettes en cuivre
Conductivité thermique supérieure pour un transfert de chaleur efficace
Je trouve la conductivité thermique du cuivre absolument remarquable. Cette propriété en fait un matériau idéal pour les échangeurs de chaleur. La chaleur se transfère rapidement et efficacement à travers le cuivreCeci est crucial pour le coefficient de transfert thermique global de tout dispositif. Plus la chaleur se propage rapidement dans le matériau, plus le processus d'échange thermique est efficace.
Permettez-moi de vous montrer comment le cuivre se compare à d'autres matériaux courants.:
| Matériel | Conductivité thermique (W/m·K) |
|---|---|
| Cuivre | 398 |
| Aluminium (pur) | 237 |
| Aluminium 1050 | 227 |
| Aluminium 6063 | 200 |
| Aluminium 3003 | 193 |
| Aluminium 6061 | 154 |
| Acier inoxydable | 45 |
Comme vous pouvez le voir, Le cuivre conduit la chaleur presque deux fois plus vite que l'aluminium.Il dissipe la chaleur bien mieux que l'aluminium. Cette conductivité supérieure contribue directement à un coefficient de transfert thermique global plus élevé. Échangeur de chaleur à ailettes en cuivre.
Résistance intrinsèque à la corrosion et durabilité
Le cuivre offre une excellente résistance à la corrosion, ce qui est un facteur clé pour les applications industrielles. Les alliages à base de cuivre, comme le cupronickelIls offrent d'excellentes performances en milieu marin et dans les systèmes de refroidissement. L'ajout d'éléments tels que le nickel, l'aluminium et l'étain renforce leurs propriétés de résistance à la corrosion. Ceci assure un bon équilibre pour les environnements modérément corrosifs. Le cuivre également forme une patine protectriceCette patine la protège de la dégradation dans de nombreux environnements. Elle présente une résistance durable à une large gamme d'agents corrosifs. Cette durabilité intrinsèque assure une longue durée de vie à un Échangeur de chaleur à ailettes en cuivre.
Malléabilité pour des performances optimisées des échangeurs de chaleur à ailettes en cuivre
La malléabilité du cuivre est un autre avantage important.Cela permet des conceptions complexes, simplifiant ainsi la production de structures d'ailettes sophistiquées. Ces conceptions créent une surface étendue et favorisent la turbulence, ce qui améliore encore les échanges thermiques. optimiser les performances d'un échangeur de chaleur Grâce à ces géométries d'ailettes complexes, cette flexibilité de conception nous permet d'atteindre une efficacité maximale.
Caractéristiques clés des échangeurs de chaleur à ailettes en cuivre pour les applications industrielles
Je trouve la conception et la construction des échangeurs de chaleur à ailettes en cuivre vraiment impressionnantes. Ils intègrent des caractéristiques spécifiques qui les rendent idéaux pour les exigences rigoureuses des environnements industriels. Ces caractéristiques garantissent efficacité maximale et la fiabilité.
Géométrie des ailettes optimisée pour une meilleure dissipation de la chaleur
J'insiste toujours sur l'importance de la géométrie des ailettes. Elle joue un rôle crucial dans l'optimisation de la dissipation thermique. Les ingénieurs conçoivent des ailettes de formes et de configurations variées afin d'optimiser le transfert de chaleur. On trouve ainsi des ailettes perforées, semi-perforées et entièrement percées. Ces conceptions augmentent la surface d'échange thermique et créent des surfaces secondaires qui améliorent la dissipation de la chaleur, ce qui permet un refroidissement plus efficace.
Par exemple, j'ai constaté comment des ailettes rectangulaires semi-percées réduisent considérablement la température maximale. 9,4%Elles réduisent également la résistance interne de 20,9 %. Les ailettes circulaires entièrement perforées présentent des résultats tout aussi impressionnants, avec une diminution de la température maximale de 9,11 K, soit une réduction de la résistance de 19,9 %. Les ailettes carrées semi-perforées surpassent même les ailettes carrées pleines et entièrement perforées, avec des améliorations thermiques respectives de 3,5 % et 1,8 %. Toutes les configurations à ailettes observées présentent une amélioration de 15,4 % des performances thermiques par rapport à une conception sans ailettes. Les perforations elliptiques dans les dissipateurs thermiques à ailettes peuvent améliorer le facteur de performance hydrothermique (HTPF) de 144 %. Les ailettes circulaires perforées augmentent le nombre de Nusselt de 25 %. Les ailettes elliptiques réduisent les pertes de charge de 66,55 % et améliorent les performances thermiques de 30 %.
Les différents modèles d'ailerons répondent à des objectifs variés et offrent des avantages distincts :
| Conception des ailerons | Caractéristiques | Impact sur l'efficacité du transfert de chaleur | Applications courantes |
|---|---|---|---|
| Ailerons droits | Structure uniforme et linéaire ; assure un transfert de chaleur constant. | Idéal pour les charges thermiques constantes. | Échangeurs de chaleur industriels, centrales électriques |
| Nageoires dentelées | Interruptions dans la surface des ailettes ; augmentent la turbulence du flux d'air. | L'augmentation des turbulences améliore le transfert de chaleur par convection, ce qui conduit à une plus grande efficacité. | Systèmes de refroidissement haute performance, dissipation thermique améliorée |
| Ailettes hélicoïdales | Enroulé en spirale autour du tube ; surface nettement plus grande. | Favorise une meilleure répartition de la chaleur et une efficacité thermique accrue. | Échangeurs de chaleur à haut rendement (pétrochimie, production d'énergie) |
| Nageoires longitudinales | Installer parallèlement à la longueur du tube. | Transfert de chaleur amélioré pour les applications à faible vitesse d'air. | Chauffages à combustion, économiseurs |
| Ailerons circonférentiels | Enrouler autour du tube. | Améliore la dissipation de la chaleur. | Échangeurs de chaleur refroidis par air, applications de refroidissement par gaz |
| Ailerons solides | Surface continue pour le transfert de chaleur. | Largement utilisé dans les applications standard. | Applications standard |
| Ailettes perforées | Créer des turbulences dans le flux d'air ; empêcher l'accumulation de poussière. | Améliore la dissipation de la chaleur. | Systèmes à haut rendement |
| Ailerons simples | Simple et économique. | Adapté aux conditions de fonctionnement stables. | conditions de fonctionnement stables |
| Ailettes de surface améliorées | Par exemple, des ailerons dentelés ou ondulés ; augmentent les turbulences. | Améliorer l'efficacité du transfert de chaleur, notamment dans les échangeurs de chaleur compacts. | Échangeurs de chaleur compacts |
On utilise fréquemment des tubes à ailettes droites dans les systèmes de chauffage, ventilation et climatisation pour le chauffage ou le refroidissement de l'air. Les tubes à ailettes spiralées ou hélicoïdales favorisent la turbulence et conviennent aux systèmes compacts. Les tubes à ailettes intégrées ou extrudées offrent une meilleure adhérence et un contact thermique optimal entre l'ailette et le tube.
Construction robuste pour les opérations à haute pression et haute température
Je sais que les environnements industriels sont souvent soumis à des conditions extrêmes. Cela exige des échangeurs de chaleur robustes et durables. Les échangeurs de chaleur à ailettes en cuivre, notamment ceux composés de tubes en cuivre et d'ailettes en aluminium, résistent à des pressions et des températures élevées. Je les ai vus supporter des pressions allant jusqu'à 300 psig à 400 °F (204 °C). Ces valeurs sont généralement suffisantes pour la plupart des applications. Nous proposons également des solutions pour les applications nécessitant des pressions plus élevées. Les échangeurs de chaleur à refroidissement par air, composés de tubes en cuivre et d'ailettes en aluminium, peuvent supporter une pression de service maximale de 300 psig (20,7 bar).
La température de fonctionnement est un autre facteur critique. Différents types d'ailettes offrent des capacités de température maximale différentes :
| Type d'aileron | Température maximale (°C) |
|---|---|
| L-Fin | 175 |
| LL-Fin | 180 |
| KL-Fin | 250 |
| G-Fin (intégré) | 400 |
| Ailettes soudées | 400 à 500 ou plus |
Par exemple, un échangeur de chaleur eau-air à serpentin en cuivre et ailettes en aluminium de 16 x 16 pouces a une température de fonctionnement maximale de 350 °F (environ 176,7 °C). Sa construction robuste garantit un fonctionnement fiable même dans des conditions difficiles.
Polyvalence avec les fluides industriels et les réfrigérants
J'apprécie la polyvalence des échangeurs de chaleur à ailettes en cuivre. Ils sont compatibles avec une large gamme de fluides industriels et de réfrigérants. Cette large compatibilité les rend adaptés à diverses applications.
- Les unités brasées au cuivre sont compatibles avec l'eau.
- Ils sont également compatibles avec les solutions aqueuses à base d'éthylène glycol (EGW).
- De plus, les unités brasées au cuivre fonctionnent bien avec d'autres liquides de refroidissement courants.
Je constate que les tubes en cuivre et les ailettes en aluminium sont compatibles avec une large gamme de fluides frigorigènes. Cette adaptabilité minimise les risques de dégradation et garantit une stabilité de fonctionnement à long terme dans divers procédés industriels.
Applications où les échangeurs de chaleur à ailettes en cuivre excellent

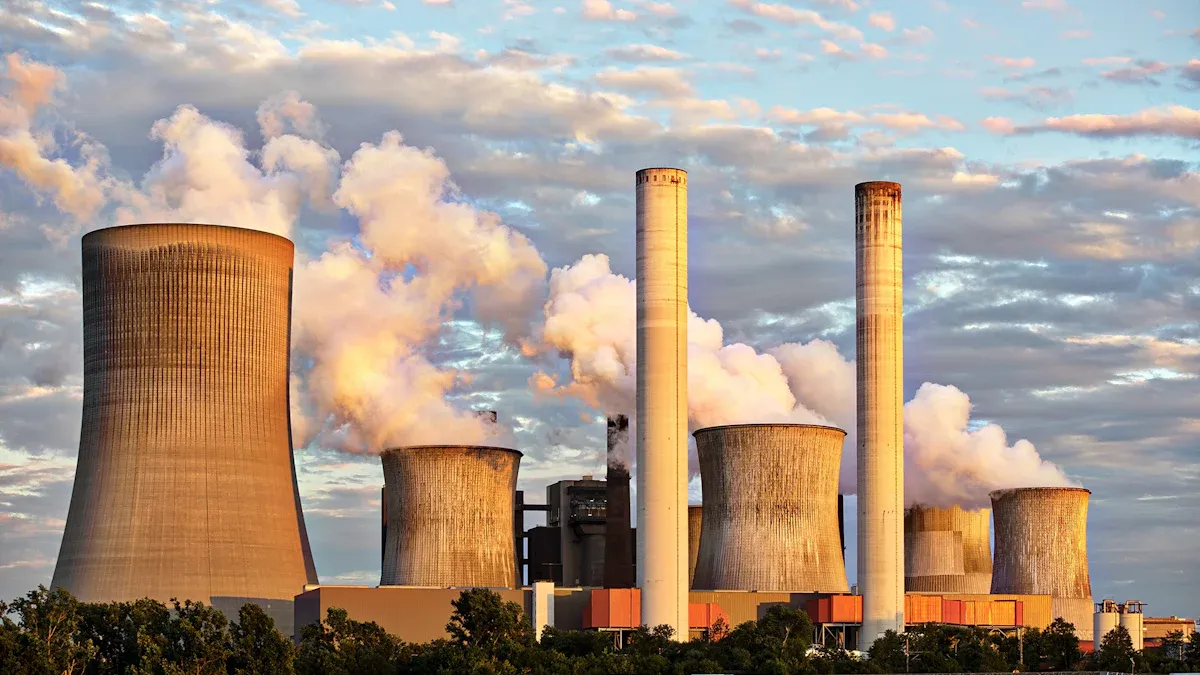

Refroidissement critique dans les systèmes de production d'énergie et de chauffage
Je considère les échangeurs de chaleur à ailettes en cuivre comme essentiels pour la production d'énergie et les systèmes énergétiques. Ils offrent une conductivité thermique supérieure. La conductivité thermique du cuivre, de 231 Btu/(h·pi·°F), est 60 % plus élevée que celle de l'aluminium et près de 30 fois supérieure à celle de l'acier inoxydable. Ceci garantit un échange thermique rapide. Les ailettes augmentent la surface d'échange, permettant ainsi aux systèmes d'atteindre rapidement les températures souhaitées. Le cuivre résiste à la corrosionCela garantit sa longévité, même dans des environnements difficiles. Il surpasse l'aluminium en milieu humide ou salin. La robustesse du cuivre lui permet de résister à la dilatation thermique et aux variations de pression, réduisant ainsi les besoins d'entretien. De plus, le cuivre est hautement recyclable.
| Fonctionnalité | Cuivre | Aluminium | Acier inoxydable |
|---|---|---|---|
| Conductivité thermique | 231 Btu/(h-pi-°F) | Inférieur | Nettement inférieur |
| résistance à la corrosion | Excellent | Modéré | Bien |
| Durabilité | Hautement recyclable | Recyclable | Recyclable |
Les tubes en cuivre de petit diamètre, comme les tubes à rainures internes de 5 mm, sont systématiquement plus performants que les tubes de plus grand diamètre (9,52 mm). Ces tubes plus petits augmentent les coefficients de transfert thermique locaux de 15 à 20 pour centLes micro-rainures internes favorisent le mélange du fluide frigorigène, ce qui améliore le transfert de chaleur interne et, par conséquent, l'efficacité du système. Il est ainsi possible de réduire l'encombrement et la quantité de fluide frigorigène nécessaire. Les tubes en cuivre de petit diamètre permettent de réduire la charge de fluide frigorigène jusqu'à… 50 à 60 pour centIls contribuent à réduire la perte de charge du système, ce qui améliore le COP global.
- Conductivité thermique exceptionnelleLe cuivre est un excellent conducteur. Il assure un transfert de chaleur rapide.
- Amélioration de l'efficacité du transfert de chaleurLes ailettes augmentent considérablement la surface d'échange thermique, ce qui permet d'obtenir des performances thermiques élevées.
- Conception compacte et rendement élevé: Un rendement thermique élevé permet de concevoir des systèmes plus compacts.
Gestion des charges thermiques élevées dans l'industrie lourde
Je considère ces échangeurs comme essentiels pour la production industrielle lourde. Ils gèrent des charges thermiques importantes. Les échangeurs de chaleur à tubes et ailettes en cuivre offrent des performances de transfert thermique de De 360 W à 7600 W.
Systèmes de chauffage, ventilation, climatisation et réfrigération à grande échelle
J'observe également leur utilisation répandue dans les systèmes de chauffage, de ventilation et de climatisation (CVC) et de réfrigération à grande échelle. Ils assurent un refroidissement efficace et des températures stables.
Maintien de températures optimales dans les centres de données
Je suis conscient de leur impact sur les centres de données. Les échangeurs de chaleur optimisés pour portes arrière (RDHX) utilisent des tubes en cuivre de 5 mm. Ils ont un impact significatif sur l'efficacité énergétique (PUE). L'augmentation de la température de l'eau d'entrée à 27 °C dans ces systèmes RDHX améliore le PUE global de 7 % grâce à la réduction de la puissance du compresseur. Les systèmes de refroidissement passifs, utilisant des échangeurs de chaleur à ailettes en cuivre, réduisent le PUE. Ils éliminent le besoin de solliciter le compresseur, ce qui améliore l'efficacité énergétique.
Choisir et entretenir votre échangeur de chaleur à ailettes en cuivre
Facteurs à prendre en compte pour choisir le bon échangeur de chaleur
Je prends en compte plusieurs indicateurs de performance critiques lorsque choisir le bon échangeur de chaleur Pour un usage industriel. Ces facteurs garantissent une efficacité et une longévité optimales.
- Surface des ailettes : celle-ci est déterminée par la hauteur et la densité des ailettes (jusqu'à par pouce/mm). Une plus grande surface signifie généralement un meilleur transfert de chaleur.
- Efficacité des ailettes (ηf) : Un bon contact tube-ailette, comme les conceptions intégrées/G-fin ou extrudées, et une épaisseur d'ailette appropriée améliorent cela.
- Vitesse de l'air en façade : trop faible, elle nuit au transfert de chaleur ; trop élevée, elle engendre du bruit et une chute de pression. Je recherche toujours un juste milieu.
- Turbulence et configuration de l'écoulement : les géométries à contre-courant ou à flux croisé influent sur la température d'approche et la profondeur du serpentin. Je considère ces paramètres comme essentiels pour un échange thermique efficace.
J'accorde également une grande importance aux matériaux utilisés. Différents matériaux offrent des avantages distincts :
- Ailerons : J’envisage l’aluminium pour sa conductivité thermique et son poids, le cuivre pour sa conductivité thermique élevée et ses propriétés antimicrobiennes (bien qu’il coûte plus cher), l’acier inoxydable pour sa résistance et sa résistance à la corrosion à haute température, et l’acier au carbone comme une option économique nécessitant un revêtement.
- Tubes : j’opte souvent pour le cuivre, l’acier au carbone ou l’acier inoxydable (304/316). Pour les applications en eau de mer, je recommande le cuivre-nickel, et pour les environnements chlorés agressifs, le titane est mon matériau de prédilection.
Conseils pour prolonger la durée de vie et optimiser les performances des échangeurs de chaleur à ailettes en cuivre
Je crois qu'un entretien adéquat est essentiel pour maximiser la durée de vie et les performances de tout appareil. Échangeur de chaleur à ailettes en cuivreUn nettoyage régulier des ailettes prévient l'accumulation de poussière et de débris, assurant ainsi une circulation d'air optimale et un transfert de chaleur efficace. Je recommande également des inspections périodiques afin de détecter tout signe de corrosion ou de dommage. Un traitement rapide des problèmes mineurs évite qu'ils ne s'aggravent. Le maintien d'une chimie du fluide adéquate, notamment dans les systèmes à eau, prévient l'entartrage et l'encrassement, garantissant ainsi un fonctionnement optimal de l'échangeur de chaleur.
Je suis convaincu que les échangeurs de chaleur à ailettes en cuivre sont indispensables. Ils garantissent un refroidissement performant, une efficacité opérationnelle optimale et une longue durée de vie dans les systèmes industriels exigeants. Ils s'imposent ainsi comme un composant essentiel au maintien de performances constantes. À mon sens, ils sont indispensables au bon fonctionnement des installations industrielles.
FAQ
Pourquoi les échangeurs de chaleur à ailettes en cuivre sont-ils idéaux pour une utilisation industrielle ?
Je trouve que la conductivité thermique supérieure et la durabilité intrinsèque du cuivre en font un matériau idéal. Il assure un transfert de chaleur efficace et résiste aux conditions industrielles difficiles.
À quelle fréquence dois-je effectuer l'entretien de mon échangeur de chaleur à ailettes en cuivre ?
Je recommande nettoyage régulier et inspections périodiquesCela empêche l'accumulation de débris et permet de régler rapidement les problèmes mineurs. Cela garantit des performances optimales et une longue durée de vie.
Les échangeurs de chaleur à ailettes en cuivre sont-ils compatibles avec différents fluides industriels ?
Oui, je les trouve extrêmement polyvalents. Ils sont compatibles avec une large gamme de fluides industriels et de réfrigérants. Cette adaptabilité garantit un fonctionnement stable dans divers procédés.
