Le refroidissement industriel est souvent considéré comme une infrastructure de base jusqu'à ce que les factures d'énergie augmentent, que les températures dérivent ou que la production s'arrête. Dans de nombreuses installations, réfrigération peut consommer40 % à 60 % de l'énergie totale, donc les performances de chaque compresseur, condenseur, évaporateur, détendeur, moteur et Échangeur de chaleur Cela a un impact direct sur les coûts et la fiabilité. Cet article explique le fonctionnement des composants essentiels du système frigorifique dans le cycle de compression de vapeur, l'importance d'un dimensionnement et d'une intégration corrects, et comment de faibles pertes d'efficacité peuvent engendrer des risques opérationnels majeurs. Pour les fabricants d'équipement d'origine (OEM), les ingénieurs d'usine et les acheteurs de refroidisseurs industriels, la compréhension de ces composants est la première étape vers un fonctionnement plus sûr, un coût de cycle de vie réduit et une régulation de température plus stable.
Pourquoi les composants de réfrigération définissent la performance et le risque
Industriel Circuit de refroidissementLes systèmes de chauffage, de refroidissement et de climatisation fonctionnent comme le nerf de la guerre pour de nombreuses installations de fabrication, de traitement chimique et de centres de données. Au cœur de ces systèmes se trouvent lescomposants de réfrigérationCes éléments déterminent collectivement l'efficacité thermique, la stabilité opérationnelle et le coût global du cycle de vie de l'infrastructure de refroidissement. En milieu industriel, le refroidissement représente souvent de 40 % à 60 % de la consommation énergétique totale d'une installation, ce qui fait de l'optimisation de ces composants un objectif prioritaire des initiatives de gestion de l'énergie et de réduction des coûts.
Le choix, l'intégration et la maintenance des composants frigorifiques ne relèvent pas de simples décisions techniques ; ce sont des impératifs stratégiques. Des composants non conformes ou des spécifications inadaptées peuvent entraîner des défaillances en cascade du système, provoquant des arrêts de production imprévus. Dans des applications critiques telles que la fabrication de semi-conducteurs ou la production pharmaceutique, même un léger écart par rapport à la température de consigne peut engendrer des pertes de plusieurs millions de dollars en stocks perdus ou en temps de production. Par conséquent, il est essentiel de bien comprendre les exigences rigoureuses imposées à ces composants afin de limiter les risques opérationnels.
Fonctions des composants de base du système de réfrigération
Au niveau le plus fondamental, les composants frigorifiques exécutent le cycle de compression de vapeur, permettant le transfert de chaleur d'une zone froide vers une zone chaude. Ce processus repose sur la manipulation précise de la phase, de la pression et de la température du fluide frigorigène. Ses fonctions principales consistent à absorber la chaleur ambiante ou celle du procédé, à comprimer mécaniquement la vapeur de fluide frigorigène pour élever sa température, à rejeter la chaleur absorbée vers l'extérieur et à détendre le fluide frigorigène liquide pour recommencer le cycle.
Pour un rendement optimal, les systèmes industriels sont généralement conçus pour fonctionner avec des écarts de température précis. Par exemple, un système d'eau glacée fonctionnant correctement peut être calibré pour maintenir un delta T (différence de température) constant de 5 à 8 °C au niveau de l'évaporateur. Si un seul composant du circuit ne remplit pas correctement sa fonction, l'ensemble du cycle thermodynamique est perturbé, ce qui oblige le système à consommer davantage d'énergie électrique pour obtenir le même rendement frigorifique.
Impacts clés sur les performances et la fiabilité
Les risques opérationnels liés aux composants frigorifiques ne se limitent pas aux pannes catastrophiques ; ils incluent également la dégradation progressive des performances. La fiabilité des composants influe directement sur le temps moyen entre les pannes (MTBF) de l’ensemble du groupe frigorifique. Une baisse de seulement 10 % du rendement volumétrique du compresseur peut entraîner une augmentation de 15 à 20 % de la consommation d’énergie, le groupe devant alors fonctionner par cycles plus longs pour répondre à la charge du processus.
De plus, la fiabilité est fortement influencée par les conditions de fonctionnement, telles que les fluctuations de température ambiante, les variations de charge thermique et la qualité de l'alimentation électrique. Les composants doivent être conçus pour supporter un fonctionnement continu en conditions de charge maximale sans dépasser les seuils thermiques ou mécaniques. Le non-respect de ces tolérances accélère non seulement l'usure des pièces mobiles, mais augmente également le risque de fuites de réfrigérant, ce qui engendre des risques environnementaux et une forte baisse des performances.

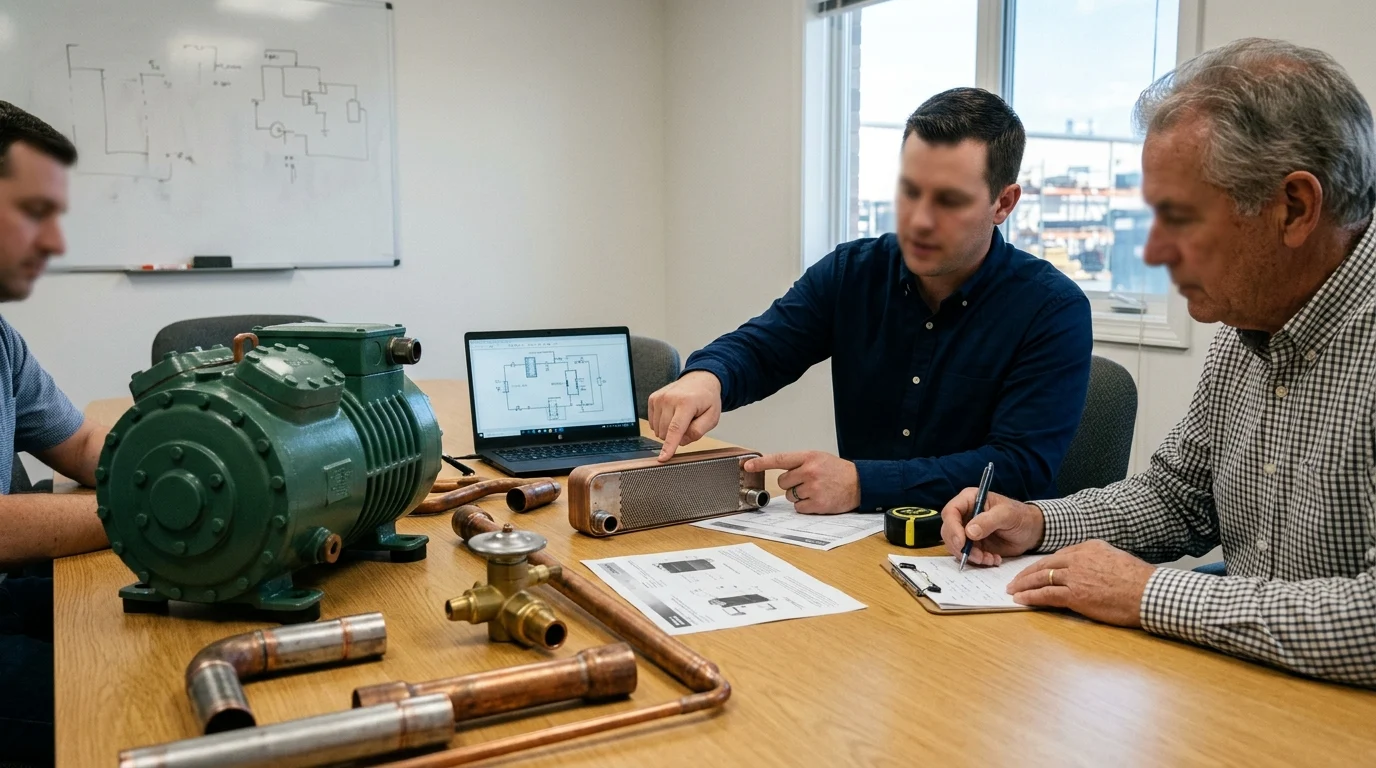

Composants principaux du circuit de refroidissement industriel
Un circuit de refroidissement industriel standard repose sur une séquence précise d'opérations mécaniques et thermodynamiques pour assurer un contrôle précis de la température. L'architecture de ce système en boucle fermée est définie par ses principaux composants frigorifiques, chacun étant conçu pour gérer des plages de pression, des débits et des capacités thermiques spécifiques. Comprendre le rôle distinct de ces composants est essentiel pour concevoir des systèmes capables de fonctionner en continu à l'échelle industrielle.
Compresseurs, condenseurs et évaporateurs
Le compresseur joue le rôle de moteur du cycle frigorifique, créant la différence de pression nécessaire à la circulation du fluide frigorigène. Les applications industrielles utilisent généralement des compresseurs à spirale, à vis ou centrifuges, selon la puissance requise. Les compresseurs à spirale sont généralement utilisés pour des puissances allant jusqu'à 150 kW, tandis que les compresseurs à vis et centrifuges sont déployés pour les applications industrielles lourdes nécessitant des puissances allant de 200 kW à plus de 2 000 kW.
Les condenseurs sont chargés d'évacuer la chaleur absorbée par le processus vers l'atmosphère ou un circuit de refroidissement secondaire. Qu'ils soient refroidis par air ou par eau, un condenseur haute performance condenseur industriel Il est conçu pour atteindre une température d'approche très précise, souvent de seulement 3 à 5 °C supérieure à celle du fluide de refroidissement ambiant. Les évaporateurs complètent le processus d'échange thermique en absorbant la chaleur du fluide de procédé. Parmi les conceptions industrielles courantes, on trouve les échangeurs de chaleur à plaques brasées pour les applications compactes et les évaporateurs à calandre et tubes pour les applications robustes et fortement encrassées.
| Type de compresseur | Plage de capacité typique | Efficacité isentropique moyenne | Idéal pour |
|---|---|---|---|
| Rouleau | 10 kW – 150 kW | 65 % – 75 % | Refroidisseurs modulaires, industrie légère |
| Réciproque | 50 kW – 300 kW | 70 % – 80 % | ascenseurs à haute température, systèmes à ammoniac |
| Vis (rotative) | 150 kW – 1 500 kW | 75 % – 85 % | refroidissement continu des procédés industriels lourds |
| Centrifuge | 1 000 kW – 5 000+ kW | 80 % – 85 % et plus | Refroidissement urbain à grande échelle, charges de base massives |
Dispositifs de dilatation et régulateurs de pression
Le contrôle du débit de fluide frigorigène liquide vers l'évaporateur est la fonction essentielle du détendeur. En chutant brutalement la pression du liquide haute pression, le détendeur provoque un changement de phase qui abaisse drastiquement la température du fluide frigorigène. Les détendeurs thermostatiques (TXV) ont longtemps été la norme ; ils utilisent un bulbe de détection mécanique pour réguler le débit en fonction de la surchauffe de la conduite d'aspiration.
Cependant, les systèmes industriels modernes dépendent de plus en plus de détendeurs électroniques Les évaporateurs à effet de champ (EEV) utilisent des moteurs pas à pas pilotés par un contrôleur algorithmique, permettant un contrôle beaucoup plus précis de la surchauffe, souvent avec une précision de ±0,5 °C. Cette précision empêche le retour de liquide vers le compresseur en cas de faible charge et maximise la surface active de l'évaporateur, améliorant ainsi le coefficient de performance (COP) global du groupe frigorifique.

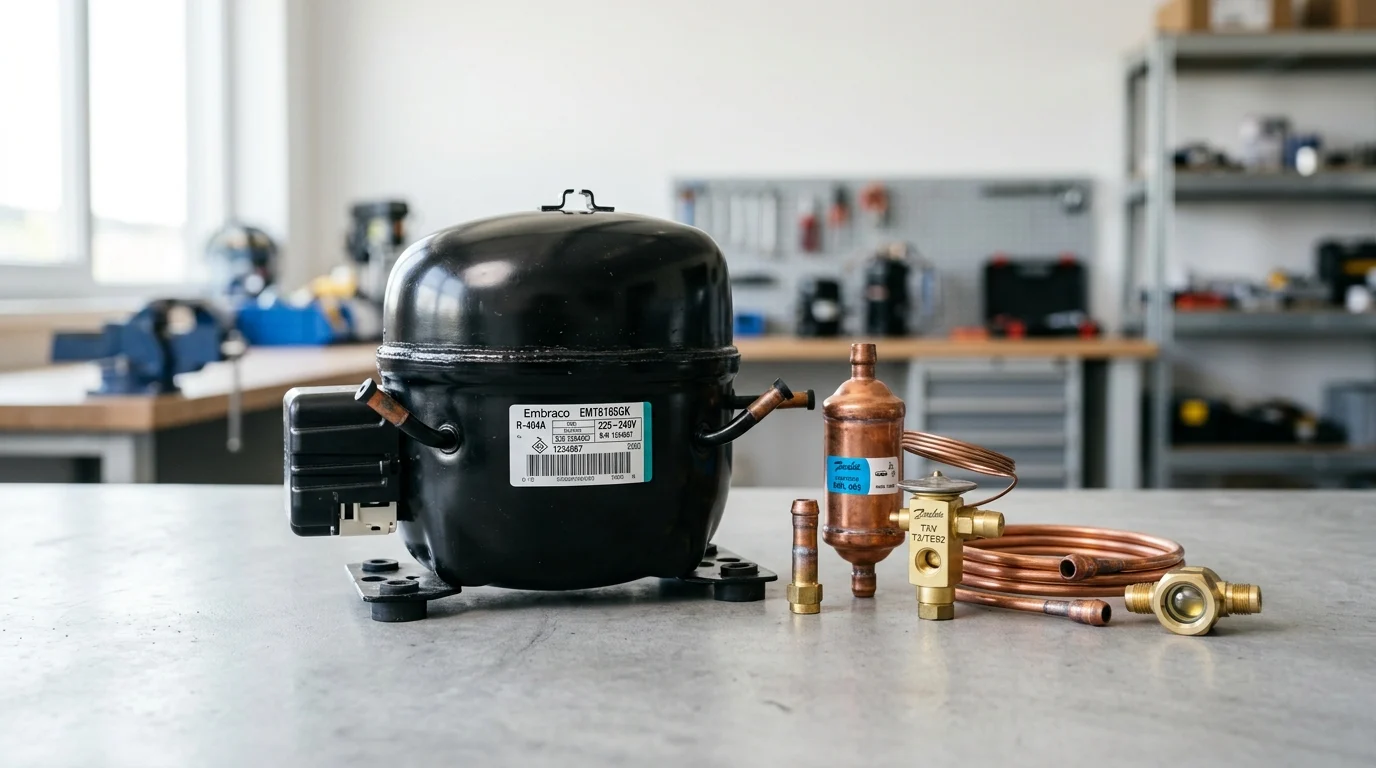

Composants auxiliaires pour un fonctionnement stable
Tandis que les composants principaux exécutent le cycle thermodynamique principal, les composants frigorifiques auxiliaires sont essentiels pour garantir un fonctionnement stable et durable. Des filtres déshydrateurs sont installés sur la conduite de liquide afin de retenir les contaminants solides et d'absorber l'humidité résiduelle. Dans les systèmes industriels, il est crucial de maintenir le taux d'humidité du système en dessous de 50 parties par million (ppm) pour éviter la formation d'acides corrosifs susceptibles d'endommager les enroulements du moteur du compresseur.
Parmi les autres composants auxiliaires essentiels, on trouve des voyants permettant de contrôler visuellement la charge de réfrigérant et la présence d'humidité, des séparateurs d'huile pour garantir que le lubrifiant retourne au compresseur plutôt que de se déposer sur les surfaces de l'échangeur de chaleur, et des réservoirs de liquide pour compenser les fluctuations de charge en fonction des variations de régime. Des pressostats et des transducteurs sont également positionnés stratégiquement pour servir de dispositifs de sécurité critiques, arrêtant le compresseur si les pressions de refoulement dépassent les valeurs maximales admissibles ou si les pressions d'aspiration descendent en dessous des seuils de congélation.
Comment spécifier les composants de réfrigération
Le choix précis des composants frigorifiques est déterminant pour le succès ou l'échec d'une unité de refroidissement industrielle. Les ingénieurs doivent aller au-delà des valeurs nominales indiquées sur la plaque signalétique et analyser le domaine de fonctionnement spécifique de l'installation. Cela implique une évaluation complète des profils de charge thermique, des compatibilités chimiques et des caractéristiques hydrauliques afin de garantir le bon fonctionnement de chaque vanne, échangeur de chaleur et compresseur dans les paramètres système définis.
Variables de capacité et de dimensionnement
Déterminer la capacité adéquate exige une analyse rigoureuse des conditions de charge maximale et partielle. Les processus industriels fonctionnent rarement à pleine capacité en continu ; par conséquent, les composants doivent être dimensionnés pour supporter des taux de réduction de charge élevés sans perte d’efficacité. La valeur intégrée de charge partielle (IPLV) est un indicateur clé permettant d’évaluer l’efficacité sur un profil opérationnel réaliste, et non uniquement dans les conditions de conception maximales.
Lors du dimensionnement des composants, les ingénieurs intègrent généralement une marge de sécurité de 10 % à 15 % pour tenir compte des pics thermiques imprévus, des futures expansions de processus ou des variations progressives. encrassement des échangeurs de chaleur Au fil du temps, le dimensionnement s'améliore. Toutefois, un surdimensionnement excessif doit être évité, car un compresseur nettement plus grand que nécessaire fonctionnera par cycles courts, entraînant une usure mécanique prématurée, une mauvaise régulation de l'humidité et une consommation d'énergie accrue. Un dimensionnement correct des surfaces de l'évaporateur et du condenseur par rapport à la cylindrée du compresseur garantit des pressions d'aspiration et de refoulement optimales.
Compatibilité des matériaux et résistance à la corrosion
Les interactions chimiques au sein du circuit fermé déterminent les matériaux utilisés pour les composants frigorifiques. Le fluide frigorigène choisi et son huile de lubrification associée doivent être parfaitement compatibles avec les métaux et les élastomères du système. Par exemple, les systèmes utilisant l'ammoniac (R-717) comme fluide frigorigène sont très performants, mais interdisent formellement l'utilisation de composants en cuivre ou en laiton en raison d'une corrosion rapide et catastrophique ; seuls l'acier au carbone ou l'acier inoxydable doivent être utilisés.
À l'inverse, les systèmes au dioxyde de carbone (R-744) n'ont pas la même affinité pour le cuivre, mais fonctionnent à des pressions transcritiques extrêmes. Les composants CO₂ doivent être spécifiés avec des pressions nominales dépassant fréquemment 120 à 140 bars, contre 30 à 45 bars pour les systèmes hydrofluorocarbonés (HFC) classiques. Les joints en élastomère (joints toriques, joints d'étanchéité) doivent également être testés avec les huiles synthétiques spécifiques (comme le POE ou le PAG) afin de prévenir leur gonflement, leur fragilisation et les fuites qui en résultent.
| Réfrigérant | Classe chimique | Métaux compatibles | Métaux interdits/à risque | Pressions de service typiques (côté haute pression) |
|---|---|---|---|---|
| R-134a / R-513A | HFC / HFO | Cuivre, laiton, acier, aluminium | Alliages de magnésium et de zinc | 10 – 15 bars |
| R-717 (Ammoniac) | Naturel (NH3) | Acier au carbone, acier inoxydable, aluminium | Cuivre, laiton, bronze | 12 – 18 mesures |
| R-744 (CO2) | Naturel (CO2) | Cuivre (haute résistance), acier inoxydable | alliages standard basse pression | 90 – 140 bar (Transcritique) |
| R-290 (Propane) | Hydrocarbure | Cuivre, laiton, acier, aluminium | Aucune norme (axée sur les sources d'allumage) | 15 – 20 bars |
Critères de comparaison des spécifications
Au-delà de la capacité brute et de la compatibilité chimique, la spécification exige une comparaison détaillée des critères hydrauliques et aérodynamiques. Pour les échangeurs de chaleur et les vannes, la perte de charge à travers le composant est une spécification essentielle. Un évaporateur spécifié avec une perte de charge interne élevée (par exemple, supérieure à 30 kPa) obligera les pompes à eau glacée à fournir un effort accru, annulant ainsi tout gain d'efficacité obtenu par le cycle frigorifique lui-même.
De même, le choix des composants doit tenir compte des conditions environnementales d'exploitation. Les condenseurs refroidis par air destinés aux environnements côtiers ou industriels lourds nécessitent des revêtements anticorrosion spécifiques, tels que l'époxy ou le revêtement électrophorétique sur les ailettes, afin de prévenir une dégradation rapide due aux embruns salés ou aux polluants chimiques atmosphériques. La comparaison de la durée de vie garantie de ces revêtements avec le surcoût initial est une étape standard de l'analyse des spécifications.
Exigences en matière de conformité, de sécurité et d'entretien
Le secteur du froid industriel est soumis à une réglementation stricte en raison des risques inhérents aux systèmes à haute pression et à l'impact environnemental des fluides frigorigènes synthétiques. Le respect de cette réglementation est obligatoire ; il s'agit d'une obligation légale qui encadre la fabrication, l'installation, les essais et la maintenance des composants frigorifiques tout au long de leur cycle de vie.
Réglementation relative aux fluides frigorigènes et codes des appareils à pression
La législation environnementale continue d'impulser des changements rapides dans la conception des composants. Des réglementations telles que le règlement F-Gas dans l'Union européenne et la loi AIM aux États-Unis imposent la réduction progressive des fluides frigorigènes à fort potentiel de réchauffement global (PRG). Les industriels privilégient de plus en plus les composants optimisés pour des alternatives à très faible PRG (PRG
Les unités de refroidissement industrielles fonctionnant sous pression élevée, leurs composants doivent respecter des normes strictes relatives aux appareils à pression. Aux États-Unis, le code ASME relatif aux chaudières et appareils à pression (section VIII) encadre la conception, la fabrication et les essais des réservoirs et des échangeurs de chaleur tubulaires. En Europe, la directive relative aux équipements sous pression (DESP 2014/68/UE) remplit une fonction similaire. Les composants doivent porter les marquages de certification appropriés (par exemple, le marquage U ou le marquage CE) attestant qu'ils ont été conçus pour résister à la pression maximale admissible de service (PMA) du fluide frigorigène utilisé.
exigences d'inspection et de mise en service
Une mise en service correcte garantit l'intégrité des composants avant que le système ne soit soumis à des charges industrielles réelles. Les normes réglementaires, telles que EN 378 ou ASHRAE 15, imposent des protocoles rigoureux de tests d'étanchéité et de pression. Avant le chargement du système en fluide frigorigène, le circuit entier est généralement mis sous pression à l'azote sec à 1,43 fois la pression maximale admissible (PMA) afin de vérifier son intégrité structurelle et de détecter les fuites microscopiques au niveau des joints brasés ou des raccords mécaniques.
Après les essais de pression, le système doit subir une déshydratation sous vide poussé. Les normes de mise en service exigent généralement d'atteindre un vide de 500 microns ou moins et de le maintenir afin de garantir l'évacuation de tous les gaz incondensables et de l'humidité résiduelle. Le non-respect de ces seuils de mise en service entraîne inévitablement une défaillance prématurée des composants, l'humidité réagissant avec les huiles réfrigérantes pour former des boues et des acides fluorhydrique ou chlorhydrique corrosifs.
Qualification des pièces de rechange et des fournisseurs
La fiabilité à long terme exige une stratégie robuste en matière de pièces de rechange et une sélection rigoureuse des fournisseurs. Les installations industrielles ne peuvent se permettre d'attendre des semaines pour une pièce de rechange lorsqu'un système de refroidissement critique tombe en panne. Les équipes d'approvisionnement doivent identifier les composants frigorifiques essentiels au fonctionnement et définir des seuils de stock minimum pour les articles à forte usure ou très sensibles, tels que les contacteurs, les transducteurs de pression et les stators de détendeurs.
La qualification des fournisseurs est tout aussi cruciale. Les installations doivent s'approvisionner en composants auprès de fabricants d'équipement d'origine (OEM) ou de distributeurs agréés de niveau 1 capables de garantir la traçabilité et d'assurer une livraison immédiate. assistance techniqueUn fournisseur qualifié doit pouvoir garantir des délais de livraison inférieurs à 48 heures pour les pièces de rechange critiques. L'utilisation de composants de rechange non vérifiés risque d'introduire des pièces contrefaites dans les systèmes haute pression, ce qui invalide les certifications de sécurité et engendre de graves risques de responsabilité.
Comment choisir des composants pour une valeur à long terme
Les décisions d'achat concernant les infrastructures de refroidissement industriel évoluent, passant d'une approche centrée uniquement sur les dépenses d'investissement initiales (CAPEX) à une évaluation globale de la rentabilité sur l'ensemble du cycle de vie. Si les composants frigorifiques de haute qualité représentent un investissement initial plus important, leur impact sur la consommation d'énergie, les intervalles de maintenance et la durée de vie du système le justifie rapidement. Le choix stratégique des composants est avant tout un exercice de gestion des risques et de création de valeur à long terme.
Facteurs de coût total de possession
Évaluer les composants uniquement en fonction de leur coût initial est une erreur fréquente qui gonfle le coût total de possession (CTP). Sur le cycle de vie d'une unité de réfrigération industrielle, les dépenses d'investissement initiales ne représentent généralement que 15 % à 20 % du coût total. La consommation d'énergie représente la part prépondérante du CTP, soit 70 % à 80 %, le reste étant consacré à la maintenance et à la gestion du fluide frigorigène.
Investir dans des composants haut de gamme, tels que des compresseurs à variateur de fréquence (VFD), des condenseurs à microcanaux et des détendeurs électroniques, peut radicalement changer la donne. Par exemple, un compresseur VFD à haut rendement Son coût peut être supérieur de 25 % à celui d'un modèle standard à vitesse fixe. Toutefois, grâce à une adaptation précise de la capacité de refroidissement à la charge du processus, il permet de réduire la consommation énergétique annuelle de 15 à 20 %. Dans une installation industrielle fonctionnant 24 h/24 et 7 j/7, ce gain d'efficacité se traduit souvent par un retour sur investissement en moins de 24 mois, générant des économies d'exploitation nettes pendant les 15 à 20 années restantes de la durée de vie de l'équipement.
Décisions de normalisation et de redondance
Les gestionnaires d'installations doivent concilier les exigences de haute disponibilité et les coûts de stockage des pièces de rechange. La standardisation constitue une stratégie très efficace pour optimiser la valeur à long terme. En standardisant les composants frigorifiques sur une marque ou une série spécifique pour plusieurs unités de refroidissement, voire plusieurs sites, les exploitants peuvent réduire leurs stocks de pièces détachées jusqu'à 30 %. Cette approche simplifie également la formation à la maintenance, les techniciens se familiarisant rapidement avec les procédures de diagnostic et de réparation d'un écosystème de composants unifié.
Les décisions relatives à la redondance jouent également un rôle crucial dans le choix des composants. Dans les environnements critiques tels que les centres de données ou la production biopharmaceutique, les systèmes de refroidissement sont fréquemment conçus avec une redondance N+1 ou N+2. Au lieu de s'appuyer sur un seul compresseur de grande capacité, un système peut utiliser plusieurs compresseurs plus petits, fonctionnant en parallèle. En cas de défaillance d'un composant, les autres prennent automatiquement le relais, garantissant ainsi la continuité du processus industriel. Bien que cela augmente le nombre initial de composants et la complexité du système, la protection qu'il offre contre les arrêts catastrophiques en fait une stratégie indispensable pour les opérations à forte valeur ajoutée.
Points clés à retenir
- Privilégiez les composants de réfrigération de haute qualité, car le refroidissement industriel peut représenter de 40 % à 60 % de la consommation énergétique totale d'une installation.
- Maintenir un delta-T d'évaporateur stable d'environ 5°C à 8°C dans les systèmes d'eau glacée afin de préserver l'efficacité et le contrôle de la température.
- Surveillez de près les performances du compresseur, car une baisse de 10 % du rendement volumétrique peut augmenter la consommation d'énergie de 15 % à 20 %.
- Veillez à ce que les spécifications des composants en matière de pression, de débit et de capacité thermique soient respectées afin d'éviter les défaillances en cascade et les arrêts de production imprévus.
- Choisissez des composants conçus pour un fonctionnement continu sous charge de pointe, variations de température ambiante et fluctuations de la qualité de l'alimentation électrique.
Foire aux questions
Pourquoi les composants de réfrigération sont-ils si importants dans le refroidissement industriel ?
Ils contrôlent l'absorption, la compression et le rejet de chaleur, ainsi que la détente du fluide frigorigène. Si l'un de ces composants est sous-dimensionné, inefficace ou mal adapté, l'ensemble du système peut consommer davantage d'énergie, perdre en stabilité thermique et présenter un risque accru d'arrêts de production.
Quels sont les composants les plus critiques dans un système de réfrigération à compression de vapeur ?
Le compresseur, le condenseur, l'évaporateur, le détendeur, le circuit frigorifique, les moteurs, les ventilateurs et les accessoires de commande sont essentiels. Senjun Cooler fabrique des pièces connexes telles que des condenseurs à tubes filés, des échangeurs de chaleur à ailettes, des refroidisseurs d'unité, des tubes capillaires et des moteurs à pôles ombrés.
Quelle quantité d'énergie peut représenter le refroidissement industriel dans une installation ?
Dans de nombreux environnements industriels, le refroidissement peut représenter entre 40 % et 60 % de la consommation énergétique totale. Par conséquent, l'efficacité des composants, leur dimensionnement adéquat et la maintenance préventive sont des priorités majeures pour réduire les coûts d'exploitation.
Quel delta-T un système d'eau glacée doit-il généralement maintenir ?
Un système d'eau glacée performant peut être conçu pour maintenir un écart de température d'environ 5 à 8 °C au niveau de l'évaporateur. Un delta T inférieur ou instable peut indiquer un encrassement, un débit insuffisant, une charge incorrecte ou un problème de performance des composants.
Que se passe-t-il si le rendement du compresseur diminue ?
Une baisse de 10 % du rendement volumétrique du compresseur peut entraîner une augmentation de 15 à 20 % de la consommation d'énergie, car l'unité doit fonctionner par cycles plus longs pour répondre à la même charge de refroidissement.
