Ça marche aussi pour le chauffage ! Comment la même pièce aide votre pompe à chaleur en hiver.

Je sais que la vanne d'inversion est essentielle au fonctionnement de ma pompe à chaleur. Ce composant unique permet à ma pompe à chaleur de passer sans problème du refroidissement en été au chauffage en hiver. C'est une pièce cruciale qui assure un chauffage efficace de ma maison pendant les mois les plus froids. Échangeur de chaleur à ailettes en cuivrecontribue également de manière significative à cette efficacité Transfert de chaleur.

Points clés à retenir

• La vanne d'inversion permet à votre pompe à chaleur de basculer entre le chauffage et la climatisation. Elle dirige le flux de fluide frigorigène pour assurer un confort optimal dans votre maison tout au long de l'année.
• Les pompes à chaleur peuvent chauffer votre maison même par temps très froid. Elles puisent la chaleur de l'air extérieur et les modèles les plus performants fonctionnent parfaitement en dessous de -18 °C.
• Des pièces de qualité, comme celles de Senjun échangeurs de chaleur à ailettes en cuivreCes pièces permettent d'optimiser le fonctionnement des pompes à chaleur. Elles contribuent à un transfert de chaleur efficace et prolongent la durée de vie de votre système.

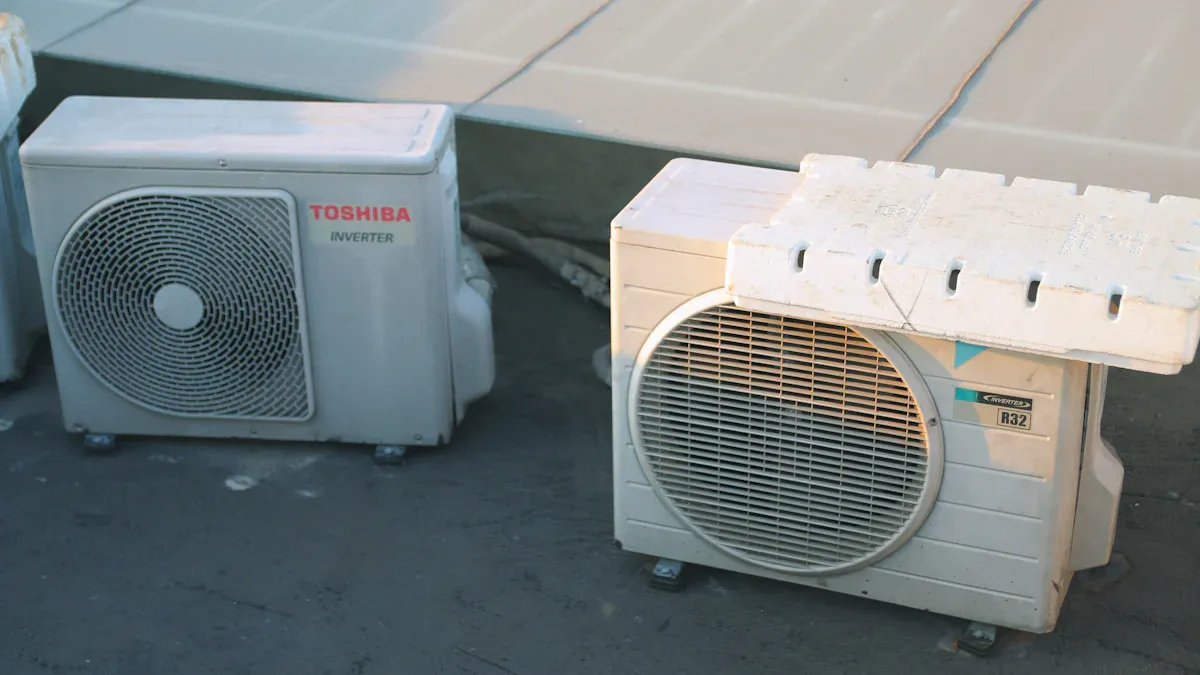

La vanne d'inversion : le héros à double fonction de votre pompe à chaleur

Comment une pompe à chaleur déplace la chaleur

Je trouve fascinant le fait qu'une pompe à chaleur déplace la chaleur plutôt que de la générer. Ce processus repose sur les principes fondamentaux du transfert de chaleur. Deuxième loi de la thermodynamique Il est établi que la chaleur circule naturellement des zones chaudes vers les zones froides. Pour déplacer la chaleur d'un endroit froid vers un endroit chaud, comme pour faire entrer la chaleur extérieure à l'intérieur, la pompe à chaleur fournit un travail extérieur. Ce travail, généralement effectué par le compresseur, permet au système de s'opposer au sens naturel du flux de chaleur.

Le principal mécanisme en cause est la compression de vapeur. Cycle de réfrigérationCela impliquequatre composantes principalesPremièrement, le l'évaporateur absorbe la chaleur L'air ambiant transforme le fluide frigorigène liquide froid à basse pression en vapeur. Le compresseur augmente ensuite la pression et la température de cette vapeur, ce qui nécessite de l'énergie électrique. Le condenseur libère alors cette chaleur dans l'espace intérieur, provoquant la condensation de la vapeur chaude en liquide. Enfin, un détendeur réduit la pression et la température du fluide frigorigène, le préparant ainsi à absorber à nouveau de la chaleur. Des entreprises comme Senjun, Ningbo Senjun New Materials Co., Ltd., se consacrent à la recherche, au développement et à la production de ces systèmes. composants essentiels comme les échangeurs de chaleur à ailettes en cuivre et en aluminium, qui sont essentiels pour ces processus de transfert de chaleur dans divers appareils.

Rôle de la vanne d'inversion dans le changement de mode

La vanne d'inversion est véritablement un héros à double fonction. Je la vois comme le «contrôleur de trafic"pour la chaleur à l'intérieur de mon système. Ceci dispositif cylindrique Il gère le flux de fluide frigorigène entre les serpentins extérieurs et intérieurs. Il permet à la pompe à chaleur de basculer entre les modes chauffage et refroidissement.

Lorsque je veux passer en mode chauffage, modifier la position de la vanne d'inversion C'est aussi simple que ça. En mode chauffage, la vanne dirige le fluide frigorigène chaud sous haute pression du compresseur vers l'évaporateur. La chaleur rejetée est ainsi évacuée à l'intérieur, rendant ma maison chaude et confortable. À l'inverse, en mode refroidissement, elle inverse le flux de fluide frigorigène pour évacuer la chaleur vers l'extérieur. Une petite vanne pilote, fonctionnant comme une mini-vanne d'inversion, modifie le flux de fluide frigorigène en créant une différence de pression. Cela actionne un tiroir principal, changeant ainsi le sens du flux de fluide et assurant un confort optimal dans ma maison, toute l'année.

Du rafraîchissement au confort : la vanne d'inversion en action

Mode refroidissement : évacuation de la chaleur intérieure

Lorsque je mets ma pompe à chaleur en mode refroidissement, elle fonctionne efficacement pour éliminer la chaleur indésirable de ma maison. Ce processus repose sur le cycle du fluide frigorigène. L'air circule d'abord sur les serpentins intérieurs. Ces serpentins contiennent un fluide frigorigène extrêmement froid. La chaleur de l'air intérieur est transférée au fluide frigorigène, ce qui provoque le refroidissement de l'air. Le fluide frigorigène passe alors de l'état liquide à l'état gazeux, conformément au deuxième principe de la thermodynamique.

Le fluide frigorigène vaporisé et plus chaud pénètre ensuite dans le compresseur. augmente sa pression et sa températureCela permet au fluide frigorigène de se réchauffer davantage que l'air extérieur. La chaleur peut ainsi s'évacuer vers l'extérieur, conformément au second principe de la thermodynamique. Le fluide frigorigène, très chaud et comprimé, circule dans les serpentins du condenseur extérieur. Un ventilateur de condenseur souffle de l'air extérieur sur ces serpentins, ce qui provoque une perte de chaleur du fluide frigorigène au profit de l'air extérieur. Il se condense alors à nouveau en liquide. Le fluide frigorigène, encore tiède, traverse ensuite un dispositif de dosage, tel qu'un détendeur thermostatique. Ce dispositif dépressurise le fluide frigorigène, entraînant une chute de température significative. Le fluide frigorigène est ainsi prêt à être plus froid que l'air intérieur et à absorber davantage de chaleur pour que le cycle recommence.

En mode refroidissement, un fluide frigorigène gazeux à haute pression sort du compresseur. La vanne d'inversion dirige le courant vers le serpentin extérieur.Ici, le fluide frigorigène cède de la chaleur à l'environnement ambiant. Cette chaleur provoque sa condensation en un liquide à haute pression et basse température. Le fluide frigorigène se dirige ensuite vers le détendeur thermostatique (TXV). Sa pression et sa température diminuent avant qu'il ne pénètre dans le serpentin intérieur sous forme de mélange diphasique. En circulant dans le serpentin intérieur, le fluide frigorigène absorbe l'énergie de l'espace intérieur plus chaud. Ce processus achève son changement d'état, passant de l'état liquide à l'état gazeux. Il refroidit ainsi la pièce. Enfin, le fluide frigorigène retourne par la vanne d'inversion au compresseur. Le cycle recommence alors.

Je trouve impressionnant l'efficacité des pompes à chaleur en mode refroidissement. Le coefficient de performance (COP) en mode refroidissement mesure cette efficacité. Il s'agit du rapport entre la chaleur extraite de la source de chaleur et l'énergie consommée. Par exemple, pour obtenir la certification Energy Star, les pompes à chaleur géothermiques eau-air à circuit fermé doivent avoir un COP de 3.6Les systèmes eau-air en circuit ouvert nécessitent un COP de 4,1. Ces chiffres témoignent de l'efficacité énergétique remarquable de ces systèmes.

Mode chauffage : capter la chaleur extérieure pour l'hiver

Lorsque l'hiver arrive, ma pompe à chaleur passe en mode chauffage. Elle capte la chaleur de l'air extérieur. Cela peut sembler paradoxal lorsqu'il fait froid dehors. Cependant, même par temps froid, l'air extérieur contient encore une quantité importante d'énergie thermique. Par exemple, à -18 °C, l'air conserve environ 85 à 90 pour cent L'air contient autant de chaleur qu'à 21 °C (70 °F). Ceci est vrai lorsqu'on mesure en kelvins. L'énergie thermique de l'air est proportionnelle à sa température absolue. Convertir 21 °C (70 °F) en 294 K et -18 °C (0 °F) en 255 K ne représente qu'une diminution de 13 % de l'énergie thermique. Cela démontre qu'une quantité importante de chaleur subsiste même dans l'air très froid.

Ma pompe à chaleur extrait cette énergie thermique en refroidissant un fluide frigorigène liquide à une température inférieure à celle de l'air extérieur. La chaleur peut ainsi circuler naturellement de l'air chaud vers le fluide frigorigène froid. Ce processus est similaire au fonctionnement d'un réfrigérateur qui extrait continuellement la chaleur de son compartiment congélateur. La température y est maintenue autour de -18 °C. Le choix du fluide frigorigène et des pressions de fonctionnement est crucial. Il permet au fluide frigorigène de s'évaporer à une température inférieure à celle de l'air extérieur, ce qui lui permet d'absorber la chaleur.

La vanne d'inversion joue un rôle crucial. Elle inverse le sens de circulation du fluide frigorigène. En mode chauffage, le serpentin extérieur devient l'évaporateur et absorbe la chaleur de l'air extérieur froid. Le serpentin intérieur devient alors le condenseur et diffuse la chaleur dans ma maison. Ce système ingénieux permet à ma pompe à chaleur de fournir du chauffage même lorsque les températures baissent.

Je surveille également le coefficient de performance (COP) en mode chauffage. Cela m'indique la quantité de chaleur produite par mon système par rapport à l'énergie qu'il consomme.

Ces chiffres montrent que même à très basses températures, ma pompe à chaleur fonctionne toujours efficacement. Elle produit plus d'énergie thermique qu'elle n'en consomme.

Rôle de l'échangeur de chaleur à ailettes en cuivre dans le transfert de chaleur

L'efficacité des modes de refroidissement et de chauffage dépend fortement des échangeurs de chaleur. L'échangeur de chaleur à ailettes en cuivre est un composant essentiel. Il assure un transfert de chaleur rapide et efficace. Le cuivre possède des propriétés remarquables. conductivité thermique élevéeCeci est dû à sa structure atomique en réseau et à ses nombreux électrons libres. Cette propriété garantit un transfert de chaleur optimal et rapide entre le fluide chaud et le fluide froid. Le cuivre offre également une excellente résistance à la corrosion, une bonne compatibilité avec les fluides et une résistance mécanique élevée. Il est facilement disponible, relativement peu coûteux et facile à usiner et à souder. Sa grande ductilité le rend idéal pour le tréfilage en tubes à parois minces ou l'extrusion en fils fins. Il est ainsi parfaitement adapté aux échangeurs de chaleur tubulaires.

La conception de l'échangeur de chaleur à ailettes en cuivre a un impact significatif sur ses performances. Les ailerons augmentent la surface Disponible pour l'échange thermique, l'ailette favorise la convection et permet un transfert de chaleur plus efficace. L'optimisation de sa géométrie améliore significativement l'efficacité du transfert thermique. Par exemple, des ailettes plus hautes augmentent la dissipation de chaleur. La configuration des ailettes influence la distribution de température au sein de l'échangeur. Les ailettes dentelées et hélicoïdales courantes augmentent la turbulence du flux d'air, ce qui améliore le transfert de chaleur par convection. Les ailettes coudées augmentent le taux de transfert thermique en intensifiant la turbulence par rapport aux ailettes classiques. Une ailette coudée à faible pas peut présenter des performances nettement supérieures (15,18 à 17,05 %) à celles des ailettes traditionnelles.

J'apprécie la conception avancée de ces composants. La conductivité thermique supérieure du cuivre, environ 400 W/m·KLe cuivre assure un transfert de chaleur rapide, surpassant nettement l'aluminium (237 W/m·K) et l'acier inoxydable (16 W/m·K). Sa malléabilité permet des conceptions d'ailettes complexes, augmentant la surface d'échange et favorisant la turbulence. De plus, le cuivre forme une couche d'oxyde protectrice naturelle, offrant une excellente résistance à la corrosion et contribuant à sa durabilité et sa fiabilité, notamment en milieux agressifs. Par exemple, les tubes à ailettes en cuivre peuvent durer de 15 à 20 ans en eau de mer, tandis que ceux en aluminium nécessitent souvent un remplacement tous les 5 à 8 ans.

L'échangeur de chaleur à ailettes en cuivre peut présenter différentes conceptions. Celles-ci incluent tubes à ailerons droitsLes tubes à ailettes spiralées ou hélicoïdales, ainsi que les tubes à ailettes intégrées ou extrudées, offrent une meilleure adhérence et un contact thermique optimisé entre l'ailette et le tube. Formes d'ailerons ondulés et spiralés L'augmentation significative de la surface de contact les rend plus efficaces que les ailettes plates traditionnelles. La hauteur, la largeur et l'espacement des ailettes peuvent être ajustés avec précision en fonction des conditions de fonctionnement. Parmi les autres types d'ailettes, on trouve les ailettes droites, longitudinales, radiales, annulaires, hélicoïdales, à picots, ondulées, à bandes décalées et à persiennes. Les stratégies d'optimisation incluent la perforation, l'ondulation, la segmentation et l'interruption des ailettes, ce qui améliore le transfert de chaleur et réduit la résistance à l'écoulement. L'échangeur de chaleur à ailettes en cuivre est un véritable chef-d'œuvre d'ingénierie.

Chaleur et efficacité en hiver : les avantages de cette polyvalence

Optimisation des performances de chauffage par températures froides

Je trouve impressionnant le rendement optimal des pompes à chaleur modernes, même par forte baisse de température. Elles sont conçues pour extraire efficacement la chaleur de l'air extérieur, même par grand froid. Certains modèles fonctionnent efficacement jusqu'à -30 °C sans perte de puissance de chauffage. Cette performance est rendue possible grâce à des technologies de pointe.

Par exemple, je sais que les compresseurs à vitesse variable s'adaptent pour maintenir une température intérieure stable, sans cycles de fonctionnement continus. De nombreux appareils sont également équipés d'un réchauffeur de bac de récupération des condensats intégré et d'un serpentin résistant à la corrosion avec capteurs de température ambiante. Des cycles de dégivrage performants éliminent le givre et la glace. La technologie de démarrage à chaud contribue également à un fonctionnement fiable. Certains systèmes utilisent des fluides frigorigènes A2L, comme le R-32, pour leurs excellentes propriétés de transfert thermique à basse température.

J'examine également des indicateurs de performance spécifiques. Le coefficient de performance (COP) mesure l'efficacité dans les conditions nominales. Pour obtenir la certification ENERGY STAR, une pompe à chaleur doit présenter un COP supérieur à 1,75 à -15 °C (5 °F). Cela signifie que l'appareil transfère 1,75 fois l'énergie qu'il consomme à cette température. Il doit également fournir au moins 70 % de sa capacité de chauffage à -15 °C (5 °F) par rapport à sa capacité à 8 °C (47 °F).

Le coefficient de performance saisonnier de chauffage (HSPF) est un autre indicateur clé. Il mesure la production de chauffage totale pendant une saison de chauffage typique par rapport à la consommation électrique totale. Un HSPF plus élevé signifie un système plus efficace. La norme HSPF2, mise à jour en 2023, reflète des conditions de test plus rigoureuses pour des évaluations d'efficacité précises et réalistes. Le minimum national pour les pompes à chaleur split est de 7,5 HSPF2. Les systèmes ENERGY STAR® requièrent généralement un HSPF2 de 8,1 ou plus. Dans les régions froides, je recommande de privilégier les pompes à chaleur conçues pour les basses températures ambiantes. Celles-ci sont dotées d'un compresseur et d'un serpentin de conception améliorée. Je recommande également les systèmes avec un HSPF2 de 8,1 ou plus pour un chauffage fréquent.

Les pompes à chaleur pour climats froids sont spécialement conçues pour fonctionner à des températures aussi basses que -15 °C. Les systèmes portant le label ENERGY STAR® pour climats froids sont recommandés pour les régions où les températures descendent régulièrement en dessous de zéro. Ces systèmes offrent une efficacité élevée, jusqu'à 22,0 SEER² pour le refroidissement et 10,5 HSPF² pour le chauffage. Ils assurent une température intérieure constante. Les pompes à chaleur ENERGY STAR® pour climats froids répondent à des normes rigoureuses. Elles fonctionnent efficacement à -15 °C et réussissent une procédure de vérification du contrôle. Ceci garantit un fonctionnement fiable par temps froid.

Les pompes à chaleur modernes, notamment celles de fabricants comme Daikin, utilisent une technologie Inverter avancée et des compresseurs à vitesse variable. Ces derniers optimisent les performances et fournissent du chauffage même par températures largement négatives. Elles intègrent également un mode dégivrage pour éviter la formation de glace sur l'unité extérieure. Un dimensionnement adéquat est essentiel. Je privilégie les systèmes légèrement plus grands afin de garantir une capacité supplémentaire par temps froid et une meilleure efficacité. La qualité et la conception du système de pompe à chaleur, notamment le type de fluide frigorigène utilisé, influent considérablement sur ses performances en conditions de froid.

Économies d'énergie et confort constant

Passer à une pompe à chaleur me permet de réaliser d'importantes économies d'énergie et d'assurer un confort constant dans ma maison. Les propriétaires peuvent économiser en moyenne 370 $ par an. Pour ceux qui abandonnent des systèmes inefficaces comme le fioul, le propane ou le chauffage électrique traditionnel, les économies peuvent atteindre 1 000 $ par an. Pour une maison typique de 185 mètres carrés, les économies annuelles peuvent varier entre 1 500 $ et 2 500 $, selon l'ancienne source d'énergie et les tarifs d'électricité locaux. Ces économies ont un impact réel sur mon budget.

Outre les avantages financiers, les pompes à chaleur assurent une température intérieure constante. Elles éliminent efficacement les variations de température souvent constatées avec d'autres systèmes de chauffage, ventilation et climatisation. Cette température intérieure stable est maintenue grâce à une technologie de pointe.

Les pompes à chaleur contribuent également à maintenir un taux d'humidité intérieure constant. Lors des cycles de refroidissement, elles réduisent l'humidité, à l'instar des climatiseurs. L'air humide se condense sur l'évaporateur et est évacué. Si le chauffage a généralement pour effet de diminuer l'humidité relative en hiver, les systèmes de régulation de l'humidité pour toute la maison peuvent être intégrés aux pompes à chaleur. Ces systèmes introduisent de l'humidité, maintenant ainsi un taux d'humidité intérieure idéal entre 30 % et 50 %. Cet équilibre améliore le confort et réduit la fréquence des réglages du thermostat, optimisant ainsi l'efficacité globale du système tout au long de l'année. Maintenir un taux d'humidité intérieure entre 30 % et 50 % est crucial pour le confort et l'efficacité énergétique, notamment en automne et en hiver, saisons où l'humidité peut fluctuer considérablement. Les pompes à chaleur, équipées de déshumidificateurs et d'humidificateurs intégrés, contribuent à atteindre cet équilibre. Les déshumidificateurs réduisent l'excès d'humidité par temps chaud, tandis que les humidificateurs assurent un taux d'humidité stable lorsque les températures baissent. Cette combinaison stratégique permet de profiter d'une atmosphère confortable en permanence et d'une consommation d'énergie optimisée tout au long de l'année.

Contribution de Senjun aux composants efficaces des pompes à chaleur

Je sais que l'efficacité et la fiabilité globales de ma pompe à chaleur dépendent fortement de la qualité de ses composants. La société Senjun New Materials Co., Ltd., basée à Ningbo, joue un rôle essentiel à cet égard. Elle se consacre à la recherche, au développement et à la production de composants indispensables, tels que les échangeurs de chaleur à ailettes en cuivre et aluminium. Ces composants sont cruciaux pour un transfert de chaleur efficace dans divers appareils, notamment les pompes à chaleur.

Senjun applique des normes de contrôle qualité et des procédures de test rigoureuses à ses composants de pompes à chaleur. J'apprécie cet engagement envers la qualité. L'entreprise utilise plusieurs méthodes pour garantir que ses produits répondent à des normes élevées :

• Analyse des fluidesCe dispositif détecte la corrosion, l'encrassement ou la dégradation chimique du fluide de travail.
• Surveillance des émissions acoustiques (AEM)Cet appareil capte les ondes sonores à haute fréquence. Il permet de détecter en temps réel les fissures, les fuites ou l'usure mécanique.
• Imagerie thermographiqueCe système utilise des caméras infrarouges pour visualiser les variations de température. Il permet d'identifier les points chauds, les obstructions ou les réductions de débit.
• Analyse des vibrationsCet appareil mesure les vibrations en fonctionnement. Il indique un défaut d'alignement ou une usure des roulements.
• Essais de pressionCe dispositif soumet l'échangeur de chaleur à une pression prédéterminée et surveille les chutes de pression ou les fuites de fluide, permettant ainsi d'identifier les fuites ou les points faibles.

Ces tests exhaustifs garantissent le fonctionnement optimal de chaque composant. Senjun adhère également à diverses certifications de qualité en fonction du type de produit.:

Cet engagement envers le contrôle qualité et la certification me permet d'avoir confiance dans les composants de ma pompe à chaleur. La contribution de Senjun garantit le fonctionnement efficace et fiable de mon système, assurant un confort constant et des économies d'énergie tout au long de l'année.

Je comprends le rôle essentiel de la vanne d'inversion dans l'efficacité et le confort de ma pompe à chaleur tout au long de l'année. Ce composant unique assure un chauffage fiable, faisant de ma pompe à chaleur une solution de chauffage, ventilation et climatisation polyvalente. Comprendre son fonctionnement me permet d'apprécier l'ingénierie ingénieuse qui sous-tend le confort des maisons modernes. C'est véritablement une innovation cruciale.

FAQ

Comment la vanne d'inversion change-t-elle de mode ?

Je comprends que la vanne d'inversion redirige le flux de fluide frigorigène. Elle envoie le fluide chaud vers le serpentin intérieur pour le chauffage et vers le serpentin extérieur pour le refroidissement. Cela permet à ma pompe à chaleur d'alterner entre les deux fonctions.

Ma pompe à chaleur peut-elle chauffer ma maison par temps très froid ?

Oui, je sais que les pompes à chaleur modernes peuvent chauffer efficacement même par temps très froid. Elles puisent la chaleur de l'air extérieur. Les modèles les plus performants fonctionnent bien même en dessous de -18 °C.

Quel rôle jouent les composants de Senjun dans ma pompe à chaleur ?

Je fais confiance aux composants de Senjun, comme les échangeurs de chaleur à ailettes en cuivre et aluminium. Ils sont essentiels pour transfert de chaleur efficaceLeur qualité garantit le fonctionnement fiable et efficace de ma pompe à chaleur.
