Choisir un condenseur pour Réfrigérateurs Le choix d'un condenseur pour un congélateur ne se résume pas à une simple question de dimensions ; il influence directement les performances de refroidissement, la consommation d'énergie, la pression de fonctionnement et la fiabilité à long terme. Le choix optimal dépend de l'adéquation du condenseur au compresseur, au fluide frigorigène, à la charge de l'enceinte, aux conditions de circulation d'air et à l'espace disponible pour l'installation. Une inadéquation peut entraîner une hausse de la température de condensation, une augmentation de la consommation d'énergie et une réduction de la durée de vie des composants. Cet article explique les facteurs clés à prendre en compte lors du choix d'un condenseur, de la capacité de rejet de chaleur à la conception du serpentin, en passant par l'environnement d'exploitation et les compromis en matière de coûts, afin de vous permettre d'évaluer les différentes options avec précision et de faire des choix privilégiant à la fois l'efficacité et la durabilité.
Pourquoi le choix du bon condenseur est important pour les réfrigérateurs et les congélateurs
En compression de vapeur réfrigération Dans les systèmes de refroidissement, le condenseur joue un rôle essentiel dans l'évacuation de la chaleur. Il assure la désurchauffe et la condensation de la vapeur de fluide frigorigène haute pression en un liquide sous-refroidi. Le choix du condenseur optimal pourréfrigérateurs et congélateurs Le condenseur détermine directement l'équilibre thermodynamique de l'ensemble du système. Correctement adapté au compresseur et à l'évaporateur, il assure une pression de refoulement stable, minimise la consommation d'énergie et prolonge la durée de vie du circuit frigorifique.
Impact sur l'efficacité du système et les coûts d'exploitation
L'efficacité d'un cycle frigorifique dépend fortement de la température de condensation. Un condenseur sous-dimensionné ou mal conçu contraint le compresseur à fonctionner à des pressions de refoulement plus élevées pour évacuer la chaleur nécessaire. Pour chaque augmentation de 1 °C de la température de condensation, le coefficient de performance (COP) global diminue généralement de 2 à 3 %, tandis que la consommation électrique du compresseur augmente en conséquence. Sur la durée de vie d'un appareil, qui est de 10 à 15 ans, cette perte d'énergie parasite augmente considérablement les coûts d'exploitation totaux. Elle complique également la tâche des fabricants pour satisfaire aux exigences strictes d'étiquetage énergétique, telles que le label Energy Star ou le système de notation de l'UE de A à G.
Risques commerciaux liés à un mauvais choix de condenseur
Le non-respect de cette consigne expose les fabricants d'équipement d'origine (OEM) à d'importantes responsabilités commerciales. Des pressions de refoulement chroniquement élevées entraînent une augmentation de la température de refoulement du compresseur, ce qui dégrade les huiles de lubrification et accélère l'usure mécanique, aboutissant à une panne prématurée du compresseur. Dans le secteur commercial, le coût des demandes de prise en charge sous garantie pour les pannes de réfrigération peut atteindre en moyenne 150 à 300 dollars par unité, pièces et main-d'œuvre comprises, sans compter le préjudice d'image lié aux stocks invendus. De plus, une protection anticorrosion insuffisante ou un brasage de qualité inférieure peuvent provoquer des microfuites, entraînant une perte importante de réfrigérant et, à terme, une panne du système.
Critères techniques de sélection d'un condenseur
La conception d'un système frigorifique exige d'adapter le pouvoir de rejet thermique (PRT) du condenseur aux exigences spécifiques de l'application. Le PRT correspond à la somme de la puissance frigorifique du compresseur et de sa consommation électrique. Les ingénieurs doivent évaluer de nombreux paramètres techniques afin de garantir que le condenseur puisse dissiper efficacement cette chaleur dans toutes les conditions ambiantes de fonctionnement prévues.
Capacité de rejet de chaleur et compatibilité avec les fluides frigorigènes
La capacité de rejet de chaleur doit être calculée en fonction des températures ambiantes maximales, souvent jusqu'à 43 °C pour les appareils destinés aux régions tropicales. Outre la capacité, la compatibilité avec le fluide frigorigène est primordiale. La transition mondiale vers des fluides frigorigènes à faible potentiel de réchauffement global (PRG) a accéléré l'adoption d'hydrocarbures comme le R-290 (propane) et le R-600a (isobutane). Les normes de sécurité imposant des limites de charge strictes pour les fluides frigorigènes inflammables (par exemple, 150 g pour les appareils domestiques standard et jusqu'à 500 g pour certaines applications commerciales), les condenseurs doivent être conçus avec des volumes internes optimisés. Ceci maximise le transfert de chaleur tout en minimisant la masse totale de fluide frigorigène nécessaire.
options de construction et choix de matériaux

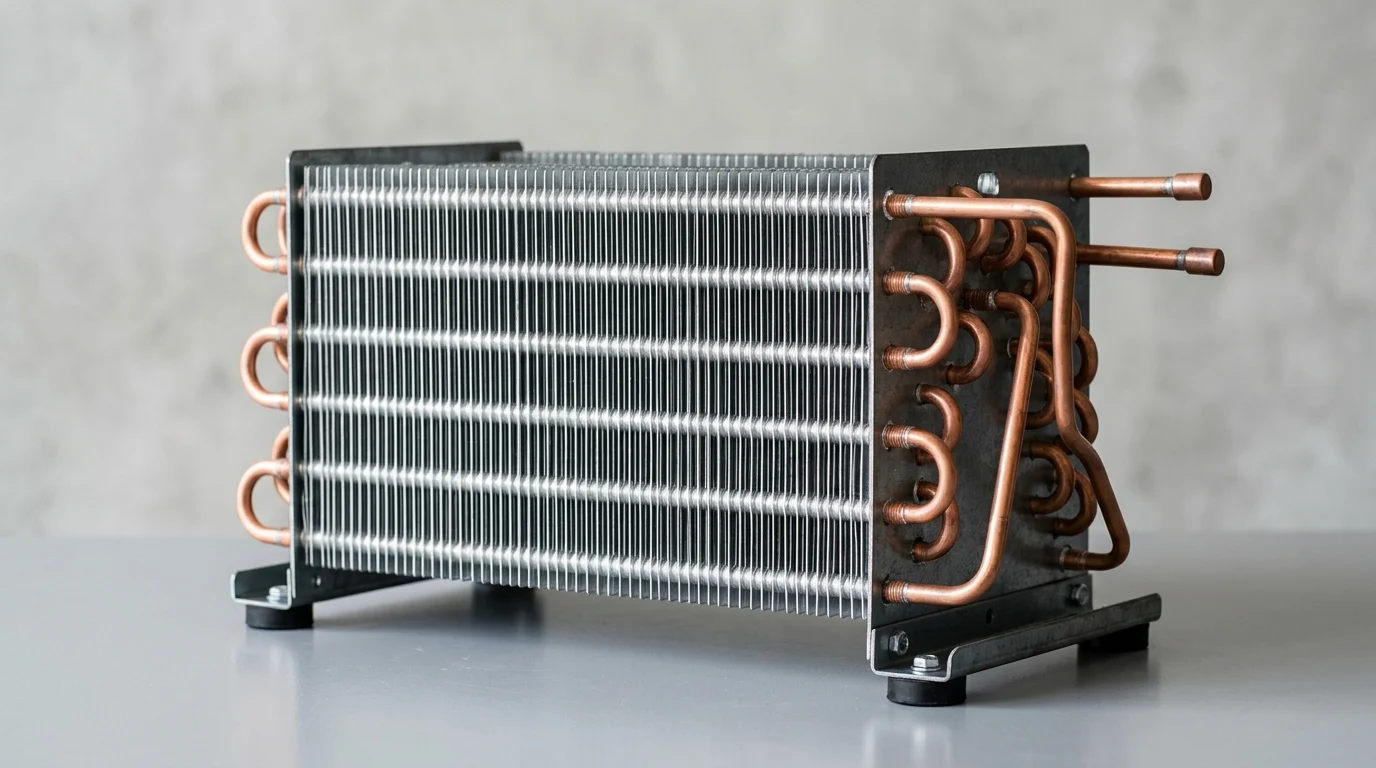

La conception des condenseurs varie considérablement en fonction des contraintes de coût, de l'espace disponible et du type d'application. Les modèles à fil enroulé sont la norme en réfrigération domestique en raison de leur faible coût et de leurs capacités de refroidissement passif. Les configurations à ailettes et tubes offrent des taux de transfert de chaleur plus élevés, adaptés aux unités commerciales à air pulsé. De plus en plus, les microcanaux sont utilisés. échangeurs de chaleur (MCHE) sont utilisés pour leur densité thermique supérieure.
| Type condenseur | Matériaux primaires | Efficacité du transfert de chaleur | Volume interne relatif | Application typique |
|---|---|---|---|---|
| Fil sur tube | Acier | Faible à moyen | Haut | Réfrigérateurs domestiques |
| Aileron et tube | Tubes en cuivre, ailettes en aluminium | Haut | Moyen | Congélateurs commerciaux |
| Microcanal (MCHE) | Tout aluminium | Très élevé | Faible (-30 % à -40 %) | Systèmes à espace restreint / à faible charge |
Compromis de dimensionnement et limites de performance
L'optimisation de la taille du condenseur implique un compromis entre l'encombrement, les performances thermiques et les exigences de maintenance. Si l'augmentation de la surface d'échange thermique améliore le rejet de chaleur, elle consomme également un volume précieux dans l'armoire, qui pourrait être utilisé pour le stockage. L'espacement des ailettes est un paramètre crucial dans ce compromis. Un espacement réduit (par exemple, 2,1 mm) maximise la surface d'échange thermique, mais augmente considérablement le risque d'encrassement par la poussière, ce qui restreint le flux d'air et dégrade les performances au fil du temps. À l'inverse, un espacement plus large (par exemple, de 4,0 mm à 4,5 mm) est préférable dans les environnements exposés aux particules en suspension. Ceci garantit que le condenseur conserve son coefficient de transfert thermique de base sans nécessiter de nettoyage manuel fréquent.
Comment comparer les fournisseurs de condenseurs
Identifier le bon modèle de condenseur ne représente que la moitié du défi ; obtenir un partenaire de fabrication fiable C’est tout aussi crucial. Les équipementiers doivent évaluer rigoureusement les fournisseurs potentiels en fonction de leurs capacités de production, de leurs protocoles d’assurance qualité et de leurs structures de coûts globales afin de garantir une livraison constante des composants à grande échelle.
normes de qualification et de qualité des fournisseurs
Un fournisseur qualifié doit opérer dans des conditions strictes systèmes de gestion de la qualitéLes condenseurs sont généralement certifiés ISO 9001. Le contrôle qualité le plus critique lors de leur fabrication est la détection des fuites. Les fournisseurs leaders du secteur utilisent la spectrométrie de masse à l'hélium automatisée plutôt que les tests classiques au bain-marie. Ce test à l'hélium permet de détecter des microfuites avec un seuil aussi bas que 1,0 × 10⁻⁵ mbar L/s, garantissant ainsi l'étanchéité du condenseur pendant toute sa durée de vie prévue. De plus, les fournisseurs doivent fournir des données de contrôle statistique des procédés (SPC) et effectuer régulièrement des tests de pression d'éclatement afin de vérifier l'intégrité mécanique des joints brasés et des tubes.
Facteurs de coût, de revêtement, d'approvisionnement et de production
Le coût total des composants est influencé par l'indexation des matières premières, les traitements de surface et l'échelle de production. Les condenseurs sont très sensibles à la corrosion, notamment en milieu humide ou côtier. Les acheteurs doivent exiger des revêtements de surface rigoureux, tels que le dépôt électrolytique cathodique (e-coating), qui doivent idéalement résister à 500 à 1 000 heures de test au brouillard salin neutre sans présenter de rouille. Du point de vue de l'approvisionnement, les équipementiers doivent adapter leurs calendriers de production aux quantités minimales de commande (QMC) des fournisseurs, qui varient généralement de 500 à 2 000 unités selon le niveau de personnalisation requis.
Utilisation d'une liste de contrôle de comparaison des achats
Pour évaluer systématiquement les partenaires potentiels, les équipes d'approvisionnement devraient utiliser une matrice de comparaison pondérée. Cette approche élimine les biais subjectifs et se concentre sur les données empiriques relatives à la performance des fournisseurs.
| Critère d'évaluation | Indicateur cible | Impact stratégique sur l'entreprise |
|---|---|---|
| Taux de défauts (PPM) | Réduit les coûts des réclamations de garantie et des reprises en aval | |
| Norme d'essai d'étanchéité | Hélium ≤ 10⁻⁵ mbar L/s | Prévient les pertes lentes de réfrigérant et les pannes de compresseur |
| résistance à la corrosion | > 500 heures (brouillard salin) | Prolonge la durée de vie physique dans des environnements d'exploitation difficiles. |
| Quantité minimale de commande | 500 à 1 000 unités | Optimise les coûts de stockage et les flux de trésorerie |
Considérations relatives à la conformité, à l'installation et à la logistique
Le choix d'un condenseur est fortement influencé par les cadres réglementaires externes et les contraintes matérielles de la chaîne de montage. La conformité, l'intégration physique sans faille et une logistique de chaîne d'approvisionnement efficace sont des impératifs pour les fabricants d'électroménager à l'échelle mondiale.
Réglementation sur les fluides frigorigènes et l'efficacité énergétique
La législation environnementale encadre la conception des composants. En Europe, la réglementation F-Gas impose une réduction progressive des fluides frigorigènes à fort potentiel de réchauffement global (PRG), tandis qu'aux États-Unis, le programme SNAP de l'EPA est en vigueur. Les condenseurs doivent être conçus pour fonctionner en toute sécurité aux pressions spécifiques des fluides frigorigènes conformes. Par exemple, les systèmes R-410A fonctionnent à des pressions nettement supérieures à celles des systèmes R-134a, ce qui nécessite des tubes plus épais et une pression d'éclatement plus élevée. De plus, les normes d'efficacité énergétique, telles que les normes minimales du Département de l'Énergie américain (DOE), imposent aux condenseurs de contribuer à la réduction globale de la consommation d'énergie (en kWh) des appareils.
Vérifications d'installation et d'intégration du système
L'intégration physique dans le châssis de l'appareil exige des tolérances dimensionnelles strictes, généralement de l'ordre de ±1,5 mm, afin de garantir le fonctionnement continu des chaînes de montage automatisées. Les ingénieurs doivent tenir compte de l'isolation des vibrations ; un montage rigide peut transmettre directement les vibrations du compresseur aux tubes du condenseur, entraînant fatigue et rupture du métal. Un dégagement suffisant pour la circulation de l'air est également indispensable. Pour les condenseurs statiques à fil sur tube montés à l'arrière d'un réfrigérateur domestique, un dégagement minimal de 50 mm par rapport au mur est généralement requis pour assurer une convection naturelle adéquate.
Planification de l'emballage, du transport et de la livraison
Le volume physique des condenseurs rend la logistique particulièrement importante. facteur de coûtUn emballage et une palettisation efficaces sont essentiels pour optimiser l'utilisation des conteneurs maritimes. Une stratégie d'emballage bien conçue permet de loger jusqu'à 3 000 à 4 000 condenseurs à fil sur tube dans un seul conteneur High Cube de 40 pieds (40HQ), réduisant ainsi considérablement le coût d'expédition par unité. De plus, l'emballage de transport doit contenir des inhibiteurs de corrosion volatils (ICV) afin d'empêcher l'humidité de provoquer la formation de rouille lors des longs trajets maritimes.
Comment prendre la décision finale concernant le condenseur
La finalisation des spécifications du condenseur exige une synthèse globale des exigences thermodynamiques, des contraintes commerciales et des indicateurs de fiabilité à long terme. Un processus décisionnel structuré permet d'éviter des modifications coûteuses en fin de cycle de développement de l'appareil.
Un processus de sélection étape par étape
Le processus de sélection doit suivre une démarche d'ingénierie séquentielle. Premièrement, déterminer la chaleur totale de rejet en fonction de la classe de température ambiante cible et du fluide frigorigène choisi. Deuxièmement, sélectionner la géométrie et le matériau optimaux (par exemple, en optant pour des microcanaux pour les systèmes R-290 à faible charge). Troisièmement, se procurer des prototypes pour une validation empirique dans des chambres calorimétriques psychrométriques afin de vérifier que la capacité spécifiée est atteinte en conditions réelles. Enfin, réaliser un audit complet des fournisseurs pour s'assurer que la production en série reproduira la qualité des prototypes approuvés.
Concilier performance, durabilité, délai de livraison et coût
En définitive, la décision repose sur le calcul du coût total de possession (CTP). Un condenseur haute performance peut engendrer un surcoût d'acquisition initial de 10 à 15 %, mais s'il permet à l'appareil d'atteindre une classe énergétique supérieure, l'avantage concurrentiel et les économies d'énergie qui en résultent justifient largement la dépense, avec un retour sur investissement souvent de 12 à 18 mois pour l'utilisateur final. Les fabricants d'équipement d'origine (OEM) doivent concilier ce gain de performance avec les contraintes de la chaîne d'approvisionnement, en formalisant des contrats garantissant des délais de livraison de 30 à 45 jours. stricte adhésion pour atteindre un taux de défauts inférieur à 50 PPM, garantissant ainsi l'excellence des produits et la continuité de la production.
Points clés à retenir
- Principales conclusions et justifications concernant le condenseur pour réfrigérateurs
- Spécifications, conformité et vérifications des risques à valider avant de s'engager
- Prochaines étapes pratiques et mises en garde que les lecteurs peuvent appliquer immédiatement
Foire aux questions
Quel type de condenseur est le mieux adapté aux réfrigérateurs et congélateurs domestiques ?
Les condenseurs à fil enroulé sont généralement le choix le plus économique pour les appareils domestiques, offrant une structure simple, un refroidissement passif et des performances fiables lorsque l'espace et la circulation de l'air sont correctement conçus.
Comment dimensionner un condenseur pour un réfrigérateur ou un congélateur ?
Adapter le rejet de chaleur du condenseur au rejet de chaleur total du système à la température ambiante la plus élevée prévue, par exemple 43 °C en conditions tropicales, afin de maintenir une pression de refoulement stable.
Quels matériaux sont les meilleurs pour les condenseurs de réfrigérateur ?
Les tubes en fil d'acier conviennent aux modèles domestiques économiques, tandis que les échangeurs de chaleur à ailettes en cuivre-aluminium offrent une efficacité supérieure pour les unités commerciales nécessitant un transfert de chaleur plus important et une meilleure performance en matière de ventilation forcée.
Pourquoi la compatibilité du fluide frigorigène est-elle importante lors du choix d'un condenseur ?
Le condenseur doit être compatible avec la pression, la charge et les limites de sécurité du fluide frigorigène. Pour les systèmes R-290 et R-600a, les modèles à faible volume interne permettent de réduire la charge de fluide frigorigène tout en maintenant les performances.
