Choisir entre un Système de refroidissement par air Le refroidissement liquide a des répercussions bien plus importantes que la simple régulation de la température. Il influence la densité des racks, la consommation d'énergie, la complexité de la maintenance, la disponibilité et les coûts d'expansion à long terme des centres de données, des sites de télécommunications et des installations électroniques industrielles. Cet article se concentre sur le refroidissement par air comme solution de référence, puis explique en quoi il diffère des systèmes de refroidissement liquide en termes de performances, d'exigences d'infrastructure et de cas d'utilisation les plus adaptés. À la fin de cet article, les lecteurs disposeront d'un cadre clair pour comparer les deux méthodes, comprendre dans quels cas le refroidissement par air reste pertinent et identifier les situations où des charges thermiques plus importantes justifient le passage au refroidissement liquide.
Refroidissement par air ou par liquide : cadre de décision
La gestion thermique demeure un goulot d'étranglement critique pour le passage à l'échelle supérieure des systèmes de calcul haute densité, des télécommunications et de l'électronique de puissance industrielle. À mesure que la densité de puissance du silicium augmente, les exploitants d'installations doivent évaluer la divergence architecturale fondamentale entre un système de refroidissement par air et un système de refroidissement liquide. gestion thermiqueCette décision détermine non seulement les dépenses d'investissement immédiates, mais aussi l'empreinte écologique à long terme des installations, l'efficacité énergétique et la résilience opérationnelle.
Impact sur la disponibilité et les coûts d'exploitation
Le choix de l'architecture de refroidissement influe directement sur la fiabilité du système et les coûts d'exploitation. Un système de refroidissement par air optimisé atteint généralement un indice d'efficacité énergétique (PUE) compris entre 1,2 et 1,5 dans les centres de données modernes. À l'inverse, le refroidissement liquide direct sur la puce ou par immersion permet de réduire le PUE à une plage de 1,03 à 1,10 en éliminant les centrales de traitement d'air et les groupes frigorifiques énergivores. De plus, la limitation thermique, principale cause de micro-indisponibilités et de latence, est considérablement réduite grâce à un contrôle précis des températures de fonctionnement, préservant ainsi les cycles de calcul, ressources précieuses.
Où chaque approche est la plus appropriée
Le refroidissement par air demeure la norme pour les infrastructures fonctionnant à une puissance inférieure ou égale à 15 à 20 kilowatts (kW) par rack. Dans cette plage de températures, la convection forcée assure une dissipation thermique suffisante sans nécessiter la complexité des circuits de refroidissement liquide. En revanche, le refroidissement liquide devient indispensable lorsque la densité des racks atteint 30 kW et plus de 100 kW. Ces densités extrêmes, typiques des clusters de calcul haute performance (HPC) et d'entraînement d'intelligence artificielle (IA), génèrent des flux de chaleur localisés qui dépassent la capacité thermique volumique de l'air en mouvement.

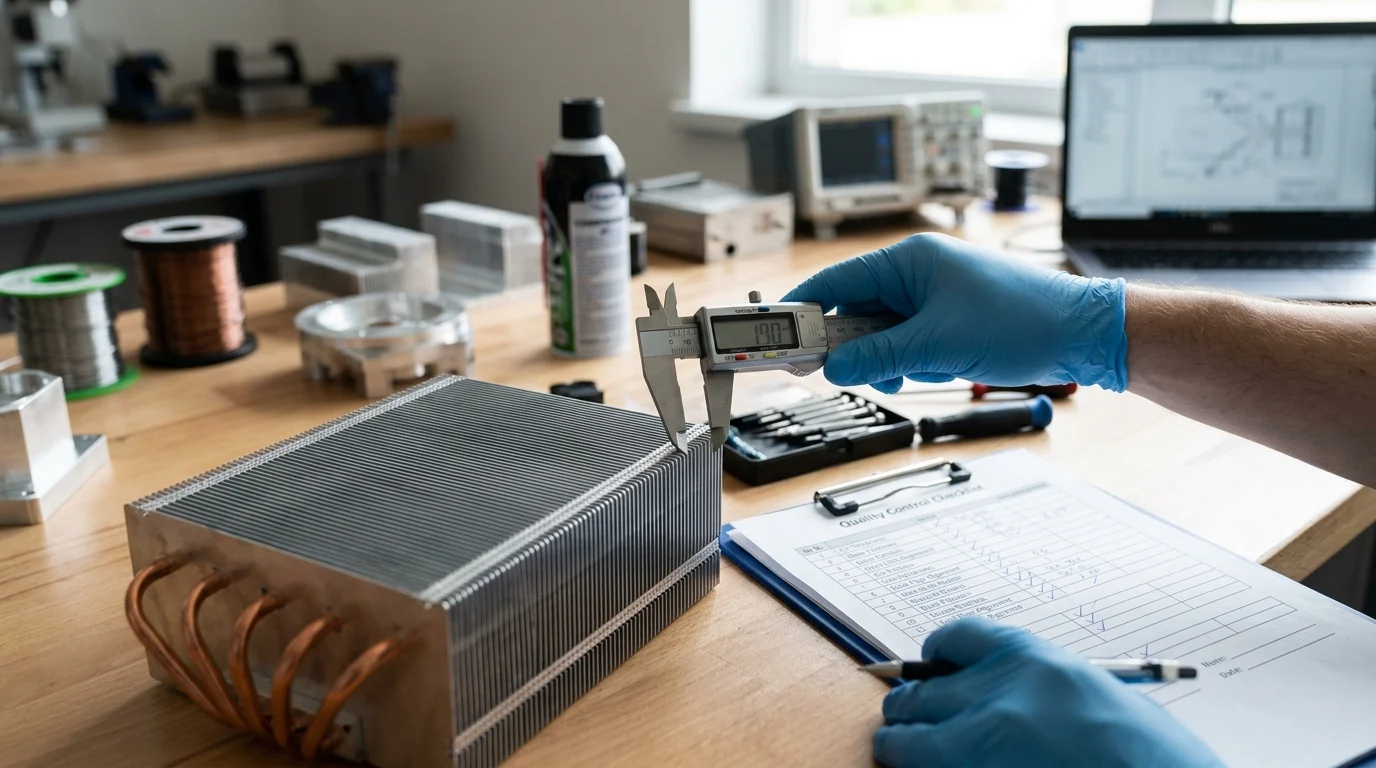

Comment fonctionnent le refroidissement par air et par liquide ?
L'efficacité de toute architecture de gestion thermique est régie par la thermodynamique et la mécanique des fluides, et plus précisément par la capacité thermique massique et la conductivité thermique du fluide caloporteur. Comprendre les mécanismes physiques de transfert de chaleur apporte des éclaircissements sur les raisons pour lesquelles certaines limites opérationnelles existent pour chaque méthodologie.
Comment le refroidissement par air élimine la chaleur
Un système de refroidissement par air évacue la chaleur par convection forcée. Des ventilateurs à grande vitesse propulsent l'air ambiant ou refroidi sur des dissipateurs thermiques à grande surface, généralement en aluminium extrudé ou en cuivre usiné. La conductivité thermique de l'air à température ambiante est exceptionnellement faible (environ 0,026 W/m·K). Pour compenser cette faible conductivité, les systèmes nécessitent un débit d'air important, souvent mesuré en centaines de pieds cubes par minute (CFM) par châssis de serveur. Ce flux d'air à grande vitesse génère par conséquent un bruit et des vibrations importants qui peuvent nuire à la durée de vie du matériel, notamment aux performances des disques durs.
Comment le refroidissement liquide évacue la chaleur
Le refroidissement liquide intercepte la chaleur soit par conduction via des plaques froides fixées directement aux composants haute puissance, soit par immersion totale dans des fluides diélectriques techniques. L'eau, fréquemment utilisée dans les circuits de refroidissement des installations et les unités de distribution de refroidissement secondaire (UDR), possède une conductivité thermique d'environ 0,6 W/m·K, soit plus de 20 fois supérieure à celle de l'air. Les fluides diélectriques techniques monophasiques présentent une conductivité inférieure (environ 0,06 à 0,14 W/m·K) à celle de l'eau, mais permettent un contact direct et sûr avec les composants électroniques actifs, évacuant la chaleur par une circulation vigoureuse du fluide ou par ébullition diphasique.
Principales différences de performance
Le facteur de différenciation le plus critique en matière de performance est la convection. Transfert de chaleur Le coefficient de transfert thermique (h) est un paramètre important. Un système de refroidissement par air haute performance atteint généralement une valeur de h comprise entre 10 et 100 W/(m²·K). En revanche, les systèmes de refroidissement liquide atteignent couramment des coefficients compris entre 1 000 et 10 000 W/(m²·K), selon qu'ils utilisent un écoulement monophasique ou une vaporisation diphasique. Cet écart considérable permet aux systèmes liquides de maintenir des températures de jonction des composants plus basses, ce qui permet aux processeurs modernes de maintenir des fréquences d'horloge turbo-boost indéfiniment au lieu de subir une limitation de fréquence en cas de fortes contraintes thermiques.
Comparaison des coûts et des performances
Transition de principes techniques Pour tenir compte des réalités financières et opérationnelles, une analyse rigoureuse du coût total de possession (CTP) est indispensable. Bien que le refroidissement liquide offre des performances thermiques supérieures, sa justification économique dépend fortement de l'échelle, de la densité de déploiement et des coûts locaux des services publics.
Points de spécification à comparer
Pour comparer avec précision un système de refroidissement par air aux solutions de refroidissement liquide, les ingénieurs doivent évaluer plusieurs spécifications qui se recoupent. Le tableau ci-dessous présente les indicateurs comparatifs standard pour les déploiements en entreprise à haute densité.
| Spécification métrique | Système de refroidissement par air avancé | Refroidissement liquide direct sur la puce |
|---|---|---|
| Densité maximale de racks prise en charge | ~25 kW | 100+ kW |
| Température d'alimentation en liquide de refroidissement (ASHRAE) | 18°C à 27°C (Classe A1) | Jusqu'à 45°C (W4/W5) |
| Transfert de chaleur par convection (h) | 10 – 100 W/(m²·K) | 1 000 – 10 000 W/(m²·K) |
| Contribution typique au PUE | 1,25 – 1,50 | 1,03 – 1,10 |
| Installation de plomberie requise | Non (périmètre seulement) | Oui (Distribué au rack) |
Investissements, consommation d'énergie et maintenance
Les dépenses d'investissement (Capex) pour les environnements refroidis par air sont principalement concentrées en amont dans les systèmes CVC (chauffage, ventilation et climatisation) de l'établissement, les planchers techniques et les systèmes de confinement des allées chaudes/froides. Au niveau des baies, le matériel de refroidissement par air est peu coûteux, n'ajoutant généralement que quelques centaines de dollars par châssis. En revanche, le refroidissement liquide nécessite un investissement initial plus important – souvent de 30 000 $ à 50 000 $ par baie pour les collecteurs, les CDU (unités de distribution d'air) et les châssis compatibles avec le refroidissement liquide. Cependant, ce surcoût initial est fréquemment compensé par des réductions des dépenses d'exploitation (Opex). Le refroidissement liquide permet généralement une réduction de 20 % à 30 % de la consommation énergétique totale de l'établissement en éliminant les ventilateurs de serveurs à haut régime et en autorisant l'utilisation d'eau plus chaude, ce qui augmente considérablement le nombre d'heures de refroidissement gratuit (économies d'énergie) disponibles chaque année.
Facteurs opérationnels et d'installation
Le déploiement d'une gestion thermique avancée exige le strict respect des règles suivantes : contraintes d'installation et normes de sécuritéL'environnement physique doit être capable de supporter le poids de l'architecture choisie, la configuration de la plomberie et les flux de travail de maintenance sans compromettre l'intégrité structurelle ni la disponibilité.
Contraintes environnementales et liées aux installations
Les contraintes structurelles d'un bâtiment déterminent souvent la faisabilité des améliorations apportées au refroidissement. Un système de refroidissement par air traditionnel repose sur des planchers surélevés dont la capacité portante standard est d'environ 113 kg/m². Les systèmes de refroidissement liquide, notamment les réservoirs de refroidissement par immersion, représentent des charges ponctuelles importantes pouvant dépasser 160 à 225 kg/m², nécessitant fréquemment un renforcement de la structure du plancher ou une installation sur dalle. De plus, les environnements refroidis par air requièrent un contrôle strict de l'humidité ambiante (généralement entre 40 % et 60 % d'humidité relative) afin de prévenir les décharges électrostatiques et la condensation, tandis que les systèmes de refroidissement liquide en circuit fermé sont largement isolés des variations psychrométriques ambiantes.
Normes et exigences de sécurité
Les normes de sécurité et de conformité diffèrent considérablement entre les deux architectures. Un système de refroidissement par air doit respecter les directives thermiques de l'ASHRAE TC 9.9 et la norme UL/IEC 62368-1 relative à la sécurité des équipements informatiques. Le refroidissement liquide présente le risque spécifique de fuites de fluide catastrophiques dans la salle des serveurs. Par conséquent, ces systèmes doivent intégrer des rubans de détection de fuites actifs, des bacs de récupération redondants et des électrovannes d'arrêt automatiques. De plus, les fluides de refroidissement par immersion doivent respecter des exigences strictes en matière de rigidité diélectrique – généralement supérieures à 30 kV – afin d'éviter que des traces de dégradation ou de contamination du fluide ne provoquent des courts-circuits électriques sur les cartes de circuits imprimés exposées.
Complexité de la modernisation et des services
La complexité de la maintenance influe fortement sur le temps moyen de réparation (MTTR). Dans un châssis refroidi par air, le remplacement d'un rotor ou d'un module de ventilateur défectueux est une opération à chaud qui prend moins de 60 secondes. La maintenance des infrastructures refroidies par liquide est intrinsèquement plus invasive. Bien que les connecteurs modernes à enclenchement aveugle sans fuite (tels que ceux conformes aux spécifications OCP ORV3) aient considérablement simplifié la maintenance des plaques froides, les défaillances critiques du circuit ou la maintenance du bac d'immersion nécessitent une vidange complète du fluide, une manipulation spécifique des liquides de refroidissement épais ou visqueux, et une purge rigoureuse de l'air emprisonné lors du remplissage du système.
Comment choisir le bon système
Choisir l'architecture thermique optimale n'est pas une décision binaire, mais un alignement stratégique des feuilles de route matérielles informatiques, des capacités des installations et des objectifs de développement durable. Une approche systématique permet d'éviter le surdimensionnement tout en protégeant contre les goulots d'étranglement thermiques critiques.
Processus d'évaluation étape par étape
Les ingénieurs doivent appliquer une matrice d'évaluation par étapes pour déterminer la stratégie de refroidissement la plus viable. La matrice d'évaluation suivante met en évidence les principaux critères de décision utilisés par les planificateurs d'infrastructures.
| Phase d'évaluation | Critères d'évaluation | Seuil pour le refroidissement liquide |
|---|---|---|
| 1. TDP du silicium | Puissance maximale du processeur/GPU | Composants dépassant 500 W TDP |
| 2. Densité des racks | Consommation totale en kW par rack informatique | Charges soutenues > 30 kW |
| 3. Contraintes liées aux installations | charge au sol et hauteur sous plafond | Dalles de plancher capables de supporter une charge supérieure à 350 lb/pi² |
| 4. Durabilité | Objectifs PUE et WUE de l'entreprise | Obligations exigeant un PUE |
Quand le refroidissement par air est la meilleure option
Un système de refroidissement par air demeure la solution optimale pour les environnements d'entreprise caractérisés par des charges de travail prévisibles et de densité modérée. Les installations utilisant des architectures matérielles anciennes, les sites de périphérie avec un accès limité à la plomberie et les salles de télécommunications standard bénéficient pleinement de la simplicité et du faible investissement initial du refroidissement par air. Si la densité maximale des racks reste inférieure à 20 kW, les investissements considérables nécessaires à la modernisation des circuits d'eau à l'échelle de l'installation ou des unités de distribution d'air localisées ne seront pas rentables. retour sur investissement positif dans le cadre du cycle standard de renouvellement du matériel de 3 à 5 ans.
Quand le refroidissement liquide est la meilleure option
Le refroidissement liquide, autrefois optionnel, devient indispensable pour le déploiement des clusters d'accélérateurs de nouvelle génération. Avec des GPU de pointe dépassant les 700 W de puissance thermique (TDP) et des CPU franchissant le seuil des 400 W, les systèmes de refroidissement à air classiques ne parviennent plus à empêcher la limitation thermique, quelle que soit la vitesse du ventilateur ou la masse du dissipateur. De plus, le refroidissement liquide s'avère la meilleure solution pour les entreprises opérant dans des régions où les tarifs d'électricité sont exorbitants ou soumises à des réglementations strictes en matière de consommation énergétique des centres de données, car il dissocie fondamentalement le calcul haute densité des surconsommations énergétiques liées au système de climatisation.
Points clés à retenir
- Principales conclusions et justification du système de refroidissement par air
- Spécifications, conformité et vérifications des risques à valider avant de s'engager
- Prochaines étapes pratiques et mises en garde que les lecteurs peuvent appliquer immédiatement
Foire aux questions
Quand un système de refroidissement par air est-il le meilleur choix ?
Le refroidissement par air est généralement préférable pour les charges allant jusqu'à environ 15 à 20 kW par rack, où une conception plus simple, un coût initial plus faible et une maintenance plus facile importent plus que l'évacuation maximale de la chaleur.
Pourquoi le refroidissement liquide évacue-t-il la chaleur plus efficacement que le refroidissement par air ?
Les liquides ont une conductivité thermique et une capacité thermique bien supérieures à celles de l'air ; ils évacuent donc la chaleur plus rapidement et maintiennent les températures des composants plus stables sous fortes charges.
Quels sont les principaux compromis d'un système de refroidissement par air ?
Le refroidissement par air est plus simple et moins coûteux à mettre en œuvre, mais il nécessite un débit d'air plus important, génère plus de bruit et devient moins efficace à mesure que la densité des racks augmente.
Senjun peut-il prendre en charge des projets de refroidissement d'air pour les équipements de réfrigération et de CVC/R ?
Oui. Senjun fournit des condenseurs, des évaporateurs, des échangeurs de chaleur à ailettes, des refroidisseurs d'unité, des moteurs et des pièces connexes pour les applications de réfrigération et de CVC/R des équipementiers.
Comment les acheteurs doivent-ils comparer les options de refroidissement par air et par liquide ?
Comparez les besoins en chauffage, en espace, en énergie, en maintenance, en bruit et en coût total de possession. Pour les densités moyennes, le refroidissement par air reste souvent l'option la plus pratique.
